Детали
3A5490K 89

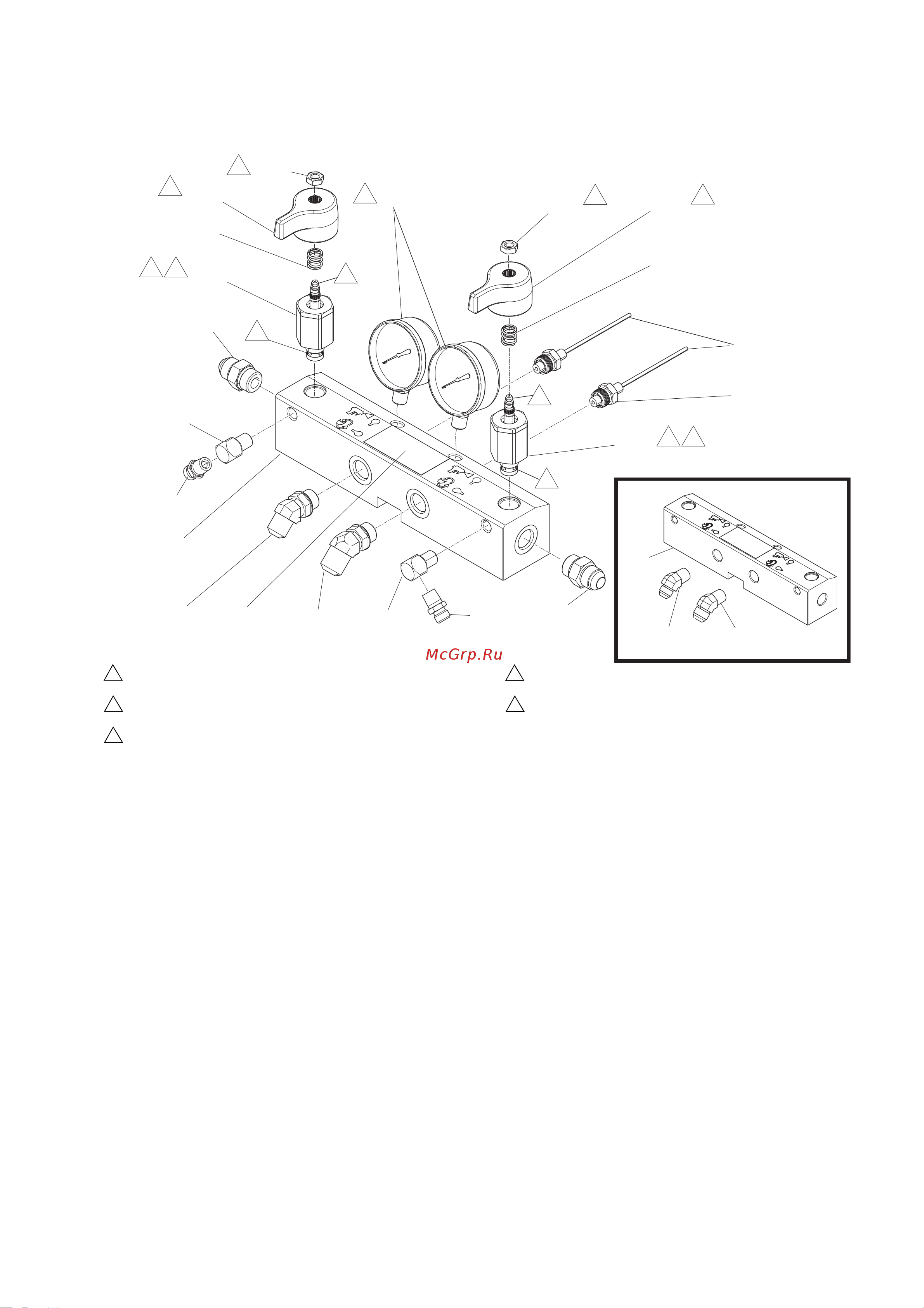

Материальный коллектор
s Запасные этикетки о технике безопасности, бирки
и карточки предоставляются бесплатно.
* Детали, входящие в комплект 255150 (приобретается
отдельно).
† Детали, входящие в комплект 255149 (приобретается
отдельно).
‡ Детали, входящие в комплект 255148 (приобретается
отдельно).
u Артикул включает запасные фитинги ORB (поз. 412
и 413).
v Для заказа запасных частей проверьте тип фитинга,
используемый с вашим коллектором материала
(фитинг 1/2 NPT или 3/4 ORB).
Затяните с усилием 40-44,6 Н•м (355-395 дюймофунтов).
1
Нанесите на резьбу герметик (113500).
2
Клапан должен быть закрыт, а рукоятка — находиться в таком
положении, как показано на рисунке.
3
Нанесите на резьбу манометра ленту из ПТФЭ и резьбовой
4
Нанесите консистентную смазку на клапан.
5
6. Нанесите на коническую резьбу ленту из ПТФЭ или резьбовой
герметик.
WLE
Поз. Артикул Описание Кол-во
401u 255228 КОЛЛЕКТОР, жидкость, впуск, травленый 1
402*†‡ 247824 КЛАПАН, дренажный 2
403 102814 МАНОМЕТР, давление жидкости 2
404 162453 ФИТИНГ; 1/4 NPSM x 1/4 NPT 2
405 24K999 ДАТЧИК, контроля давления 2
406†‡ 247788 РУКОЯТКА, красная 1
407*‡ 247789 РУКОЯТКА, синяя 1
408*†‡ 112309 ГАЙКА, шестигранная, стопорная 2
412v 17Y236 ФИТИНГ, 3/4 ORD x № 8 JIC 1
117556 ФИТИНГ, ниппельный, № 8 JIC × 1/2 NPT 1
413v 17Y235 ФИТИНГ, 3/4 ORD x № 10 JIC 1
117557 ФИТИНГ, ниппельный, № 10 JIC × 1/2 NPT 1
415 100840 ФИТИНГ коленчатый, прямой 2
416 111457 КОЛЬЦО, уплотнительное 2
417s 189285 ЭТИКЕТКА, безопасность, ожог 1
418*†‡ 150829 ПРУЖИНА, нажимная 2
Поз. Артикул Описание Кол-во
