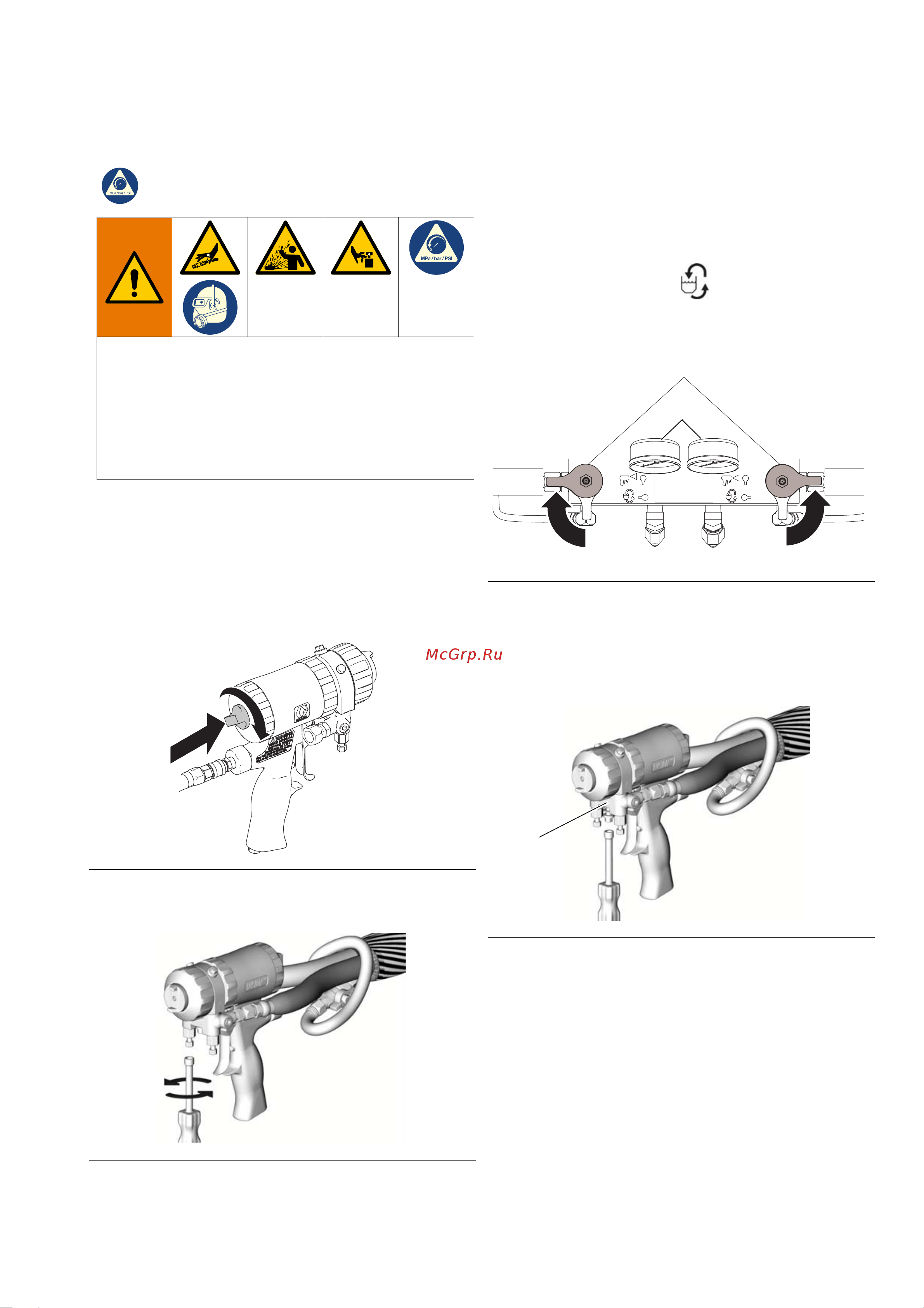

Процедура сброса давления
3A5490K 41
Процедура сброса давления
Выполняйте процедуру сброса давления каждый раз,
когда в тексте приводится этот символ.
1. Выполните процедуру Остановка, стр. 39.
2. Сбросьте давление в пистолете-распылителе (E)
и выполните процедуру выключения пистолета.
См. инструкцию по эксплуатации краскораспылителя.
3. Убедитесь, что пистолет-распылитель поставлен на
предохранитель.
4. Закройте входные клапаны A и B, используемые для
подачи жидкости в пистолет.
5. Выключите питательные насосы (G) и мешалку бочки,
если используется.
6. Проложите линии сброса давления (H) в контейнеры
для отходов, или обратно в бочки подачи. Поверните
клапаны сброса давления (R) в положение СБРОСА
ДАВЛЕНИЯ/ЦИРКУЛЯЦИИ . Убедитесь, что показания
двух измерительных приборов на выпускном отверстии
для жидкости (Р) упали до 0.
7. Переведите клапаны сброса давления (R) в положение
РАСПЫЛЕНИЕ на коллекторе дозирующего устройства
(M), чтобы изолировать влагу.
8. Отсоедините шланг для подачи воздуха на пистолет и
снимите жидкостный коллектор пистолета (AA).
Это оборудование остается под давлением до тех пор,
пока давление не будет сброшено вручную. Во избежание
получения серьезной травмы, вызванной материалом
под давлением (например, в результате прокола кожи,
разбрызгивания жидкости и контакта с движущимися
деталями), выполняйте процедуру сброса давления
после каждого завершения распыления и перед очисткой,
проверкой либо обслуживанием оборудования.
РИС.47
РИС.48
WLD
РИС.49
РИС.50
WLD
R
P
AA
