Промывка
42 3A5490K
Промывка
Для выполнения промывки впускных шлангов для жидкости
(F), питательных насосов (G) и главных нагревателей (W)
отдельно от шлангов с подогревом:
• Переведите клапаны сброса давления (R) в положение
СБРОСА ДАВЛЕНИЯ/ЦИРКУЛЯЦИИ . Выполните
промывку через линии сброса давления (H).
ПРИМЕЧАНИЕ: Перед промывкой убедитесь, что линии
сброса давления (H) проложены до соответствующего
контейнера для отходов.
Чтобы промыть систему, выполните следующие действия.
• Снимите коллектор пистолета и осуществляйте
циркуляцию при низком давлении через коллектор
пистолета (AA).
Во избежание пожара и взрыва всегда заземляйте
оборудование и емкость для отходов. Во избежание
электростатического искрения и получения травм
из-за разбрызгивания всегда проводите промывку
при наименьшем возможном давлении.
Горячий растворитель может воспламеняться. Во избежание
пожара или взрыва выполняйте указанные ниже действия.
• Промывайте оборудование только в хорошо
проветриваемом помещении
• Убедитесь, что перед промывкой переключатели
всех зон нагрева (CR) установлены в положение
ВЫКЛ, а нагреватели остыли.
• Не включайте нагреватели до тех пор, пока линии
подачи материала не очистятся от растворителя

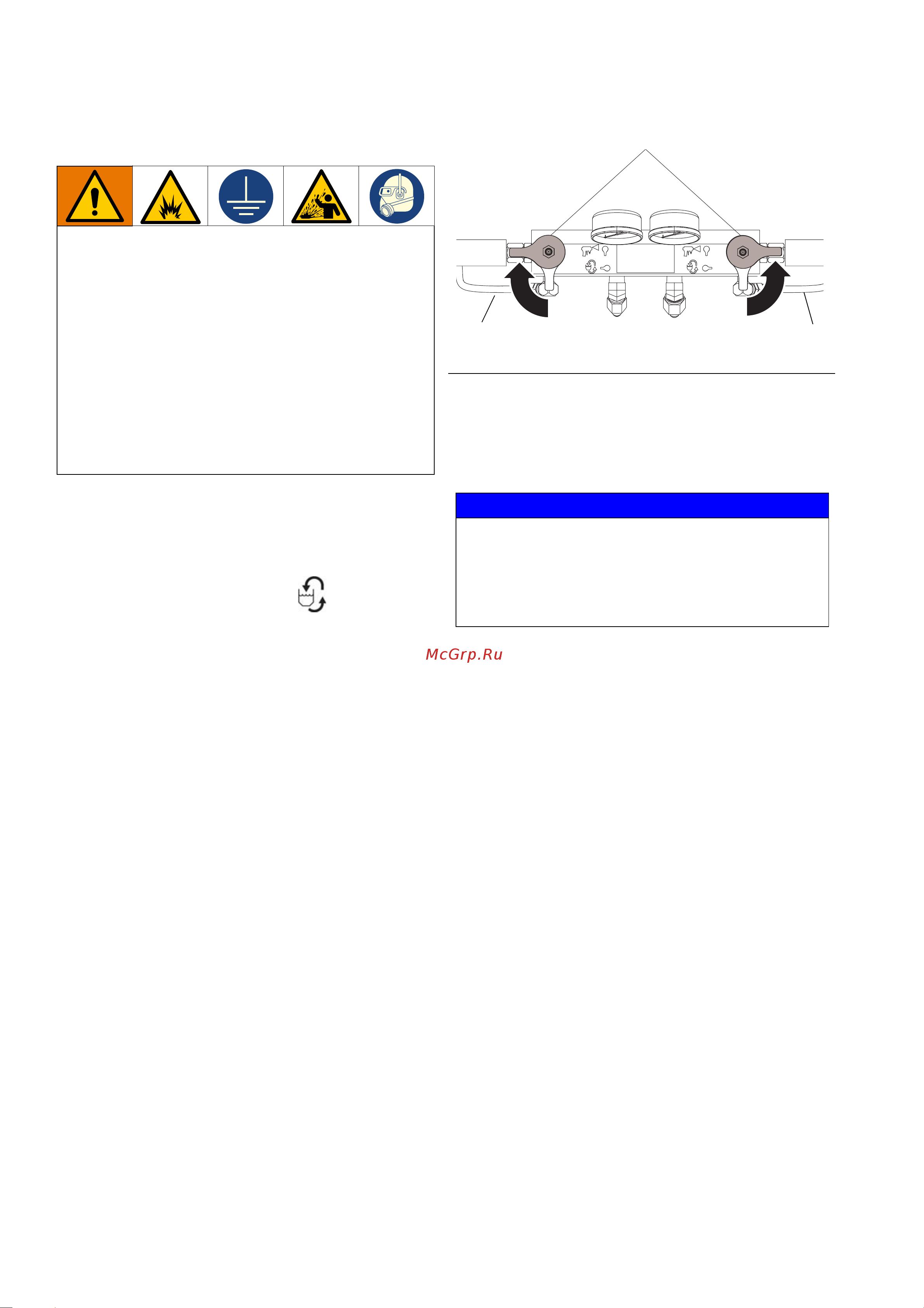

РИС.51
ВНИМАНИЕ
Чтобы избежать повреждения запорных клапанов и
уплотнений из-за взаимодействия влаги с изоцианатом,
всегда заполняйте систему безводной пластифицирующей
массой или маслом. Не используйте воду. Ни в коем
случае не оставляйте систему сухой. См. раздел Важная
информация об изоцианатах (ISO), стр. 11.
WLD
R
H
H
