Распыление
38 3A5490K

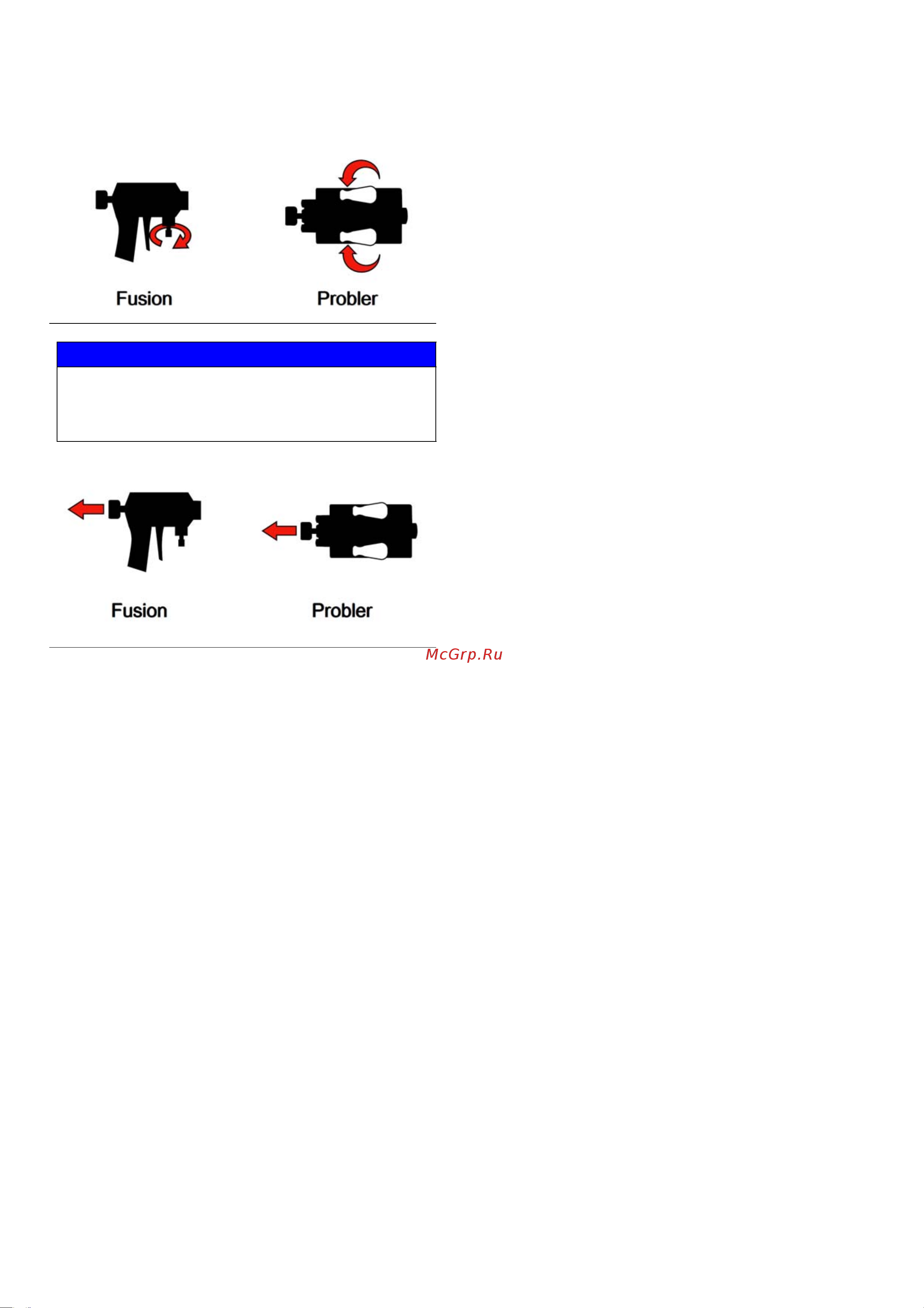

14. Откройте клапаны A и B для впуска жидкости в
краскораспылитель.
15. Снимите пистолет-распылитель с предохранителя (E).
16. Потяните блокиратор спускового крючка
краскораспылителя, чтобы испытать распыление на
листе картона. При необходимости отрегулируйте
давление и температуру.
Регулировка распыления
На скорость потока, степень распыления и перерасход
материала влияют четыре фактора.
• Настройка давления материала. Результатом слишком
низкого давления является неравномерное покрытие,
большой размер капель, малая скорость потока и плохое
смешивание. Слишком высокое давление приводит
к перерасходу материала, высокой скорости потока,
затрудняет управление и вызывает повышенный износ.
• Температура материала. Тот же эффект, что при
настройке давления материала. Температуры в
зонах A и B могут быть неодинаковыми, что помогает
сбалансировать давление материала.
• Размер камеры смешивания. Выбор камеры
смешивания определяется необходимой скоростью
потока и вязкостью материала.
• Регулировка воздушной струи. В случае использования
слишком слабой воздушной струи при очистке на кромке
сопла образовываются капли, а распыл не удается
локализовать, в результате чего контролировать объем
перерасхода становится невозможным. Слишком сильная
струя приводит к воздушному распылению и перерасходу
материала.
РИС.43
ВНИМАНИЕ
Во избежание перекрестного загрязнения в
пистолете-распылителе, никогда не открывайте клапаны
для впуска жидкости в пистолет или нажимайте курок
пистолета (E), если давление не сбалансировано.
РИС.44
