Детали
94 3A5490K

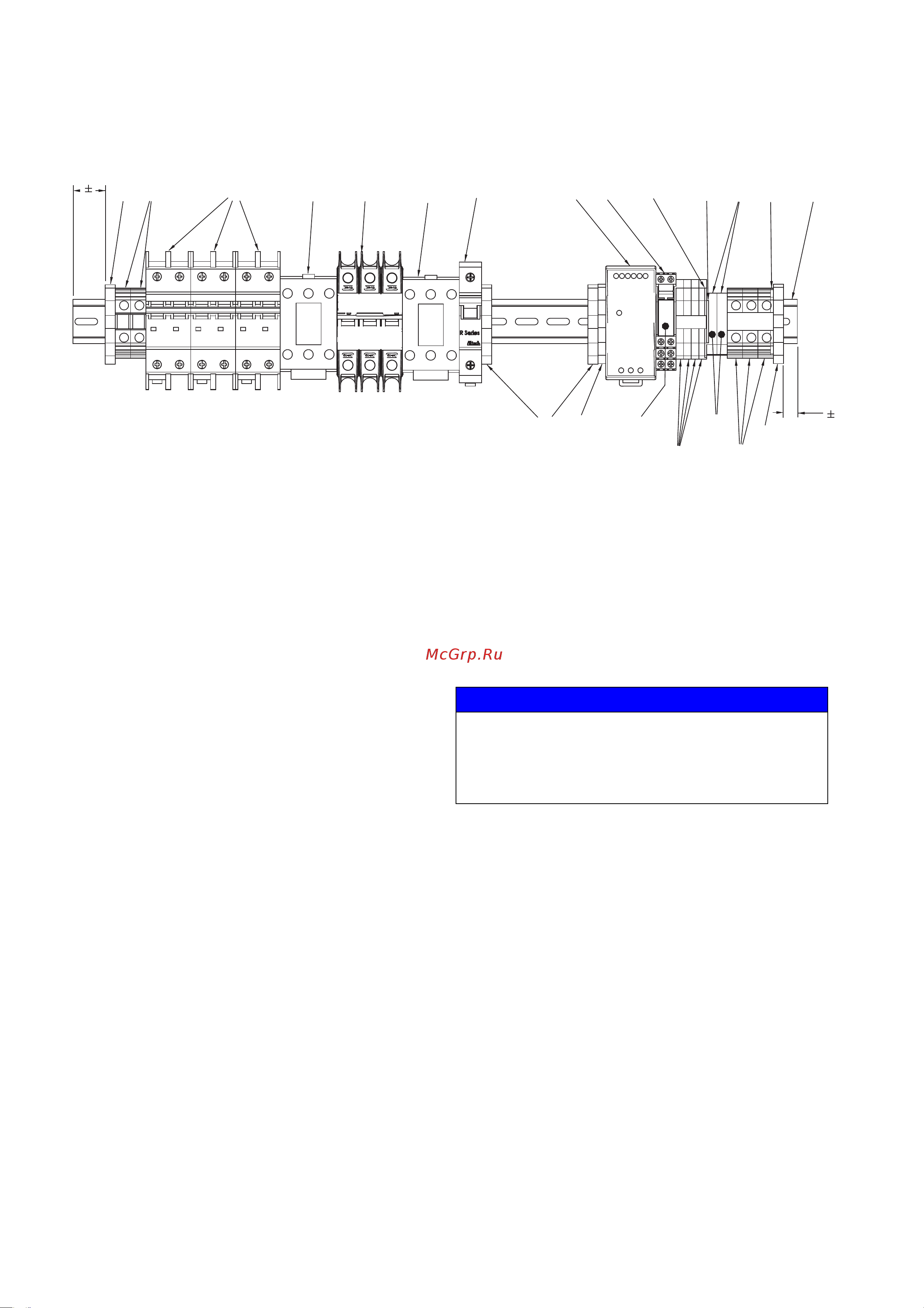

Модуль размыкателя
* См. примечание.
WLE
Поз. Артикул Описание Кол-во
651 255045 КОЛОДКА зажимная 4
652 126382 КОЛОДКА клеммная 5
653 17V521 РАЗМЫКАТЕЛЬ цепи, 2P, 40 А, UL489 3
654 262654 РЕЛЕ, только, 65 A, 3 P 2
655 17V522 ВЫКЛЮЧАТЕЛЬ, автоматический, 2 Ф, 20 А,
UL489 (только GH-2 серии A)
1
17G724 ВЫКЛЮЧАТЕЛЬ, автоматический, 3 Ф, 20 А,
UL489 (GH-2 серии B и более поздние, GH-4)
1
656 17V540 РАЗМЫКАТЕЛЬ цепи, один, 50 A 1
657 - - - - - КРЫШКА, торцевая, блока предохранителей 1
658 255043 ДЕРЖАТЕЛЬ, блок выводов предохранителя;
5x 20мм
2
659 17G667 ПРЕДОХРАНИТЕЛЬ, 2,5 А, 250 В,
с задержкой времени
2
660 126453 БЛОК ПИТАНИЯ, 24 В 1
661 17V523 РЕЛЕ рычажное 1
662* 17V524 РЕЛЕ, 24 В 1
663 126383 КРЫШКА торцевая 1
664 255042 КОЛОДКА клеммная 4
665 - - - - - КРЫШКА, торцевая, клеммной колодки 1
666 - - - - - РЕЙКА, монтажная, DIN 1
667 255046 КОЛОДКА клеммная, заземления 1
668 17V525 ЗАЖИМ, реле, фиксирующий 1
669 - - - - - КЛЕММНОЙ колодки маркеры 1
ВНИМАНИЕ
Для установки, снятия или осмотра реле не используйте
инструменты. Использование инструмента может привести
к повреждению реле (662). Для снятия реле используйте
входящий в комплект пластиковый инструмент для
извлечения.
