Подготовка к работе
3A5490K 27
Промывка перед
использованием оборудования
Оборудование было испытано с помощью маловязкого масла,
которое остается в каналах материала для защиты деталей.
Для предотвращения загрязнения материала маслом
промывайте оборудование перед использованием с
помощью совместимого растворителя. См. Промывка,
стр. 42.
Подсоединение подающих
насосов
1. Вставьте питательные насосы (K) в бочки подачи
компонентов A и B. См. Типовой монтаж, стр. 13.
ПРИМЕЧАНИЕ: Давление подачи на обоих измерителях
давления на впуске (T) должно быть не менее 0,35 МПа
(3,5 бар; 50 psi). Максимальное давление подачи
составляет 1,75 МПа (17,5 бар, 250 psi). Значения
давления A и B следует поддерживать на таком
уровне, чтобы они не отклонялись друг от друга
более чем на 10 %.
2. Уплотните бочку с компонентом A. Вставьте
влагопоглотитель в вентиляционное отверстие, если
используется. Влагопоглотитель продается отдельно.
3. Вставьте мешалку в бочку с компонентом B, если
необходимо. Мешалка продается отдельно.
4. Убедитесь в том, что впускные клапаны A и B (AD)
закрыты.
ПРИМЕЧАНИЕ: Впускные шланги для жидкости (F) от
питательных насосов (G) должны иметь внутренний
диаметр 19 мм (3/4 дюйма).

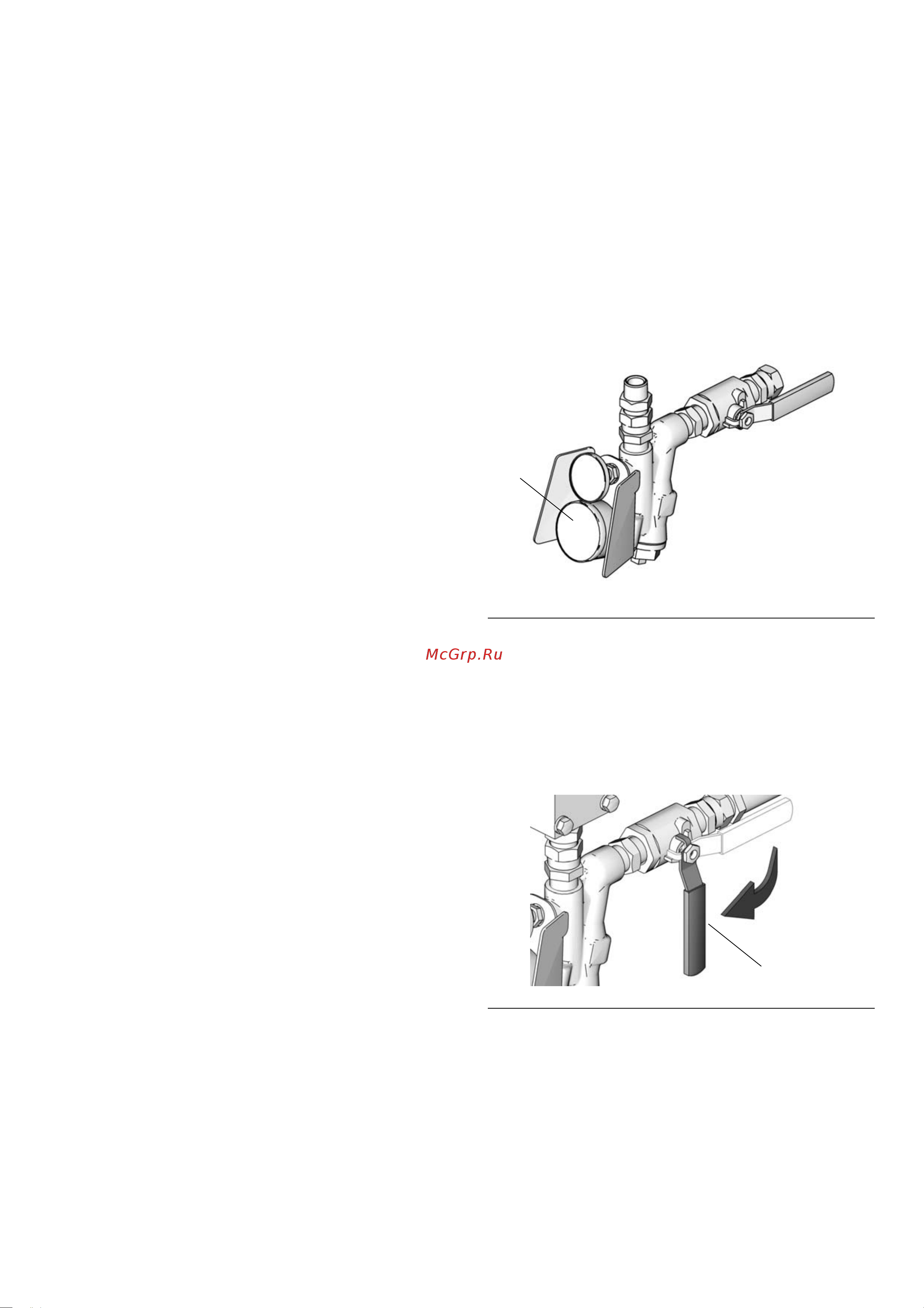

РИС. 15: Измеритель впускного давления на узле впускного
патрубка
РИС. 16: Впускной клапан на узле впускного патрубка
T
AD
