Запуск
3A5490K 31
Цифровые контроллеры
температуры
Регуляторы температуры программируются на заводе.
Единственные доступные для программирования
пользователем параметры – это заданное значение
температуры «SP1» и единицы измерения температуры
«uniT» (°C или °F).
Дозирующее устройство оборудовано тремя регуляторами
температуры (CP), которые позволяют автоматически
управлять температурой главных нагревателей A и B (W)
и шланга с обогревом (B).
Регулировка заданного значения
температуры
1. Поверните все выключатели зоны нагрева (CR) и
выключатель питания двигателя (CN) в положение
ВЫКЛ.
2. Поверните ручку переключателя управления насосом
(CL) в нейтральное положение.
3. Убедитесь в том, что главный выключатель питания (CE)
повернут в положение ВКЛ. Главный индикатор питания
(CF) начнет светиться.
4. Запустите систему, для чего поверните переключатель
управления питанием (CH) в положение СТАРТ.
Индикаторы в переключателе и регуляторах температур
(CP) начнут светиться
ПРИМЕЧАНИЕ: Ожидайте пять секунд. Исходная информация,
которая отображается во время запуска, не влияет на
характеристики шланга.
5. Нажимайте кнопку (ПРОКРУТКА).
6. Когда на экране модуля отобразится «SPI», нажимайте
кнопки и (ВВЕРХ, ВНИЗ) для выбора
желаемого заданного значения.
7. После выбора заданного значения одновременно
нажмите обе кнопки и (ВВЕРХ, ВНИЗ) для
возврата к отображению текущей температуры. Теперь
температура шланга управляется с учетом заданного
значения.
ПРИМЕЧАНИЕ: Обычно регуляторы температуры (CP)
отображают текущую температуру. Включение красного
индикатора «O1» на регуляторе температуры указывает
на то, что регулятор включен и управляет работой
нагревателя для достижения заданного значения
температуры. Чтобы реле нагревателя (605) могло
получить сигнал от регулятора и повысить температуру,
выключатель зоны нагрева должен находиться в
положении ВКЛ. Индикатор «O1» не отображается, когда
регулятор находится в положении ВЫКЛ. и нагрев не
происходит. Индикатор «O1» периодически включается и
выключается, что указывает на поддержание температуры.
Расширение при нагревании может вызвать повышение
давления, способное привести к повреждению оборудования
и серьезным травмам, включая проколы кожи струей.
Не повышайте давление в системе при предварительном
нагреве шланга.
Во избежание пожара или взрыва используйте только
предварительно запрограммированные регуляторы
температуры (CP), поставляемые компанией Graco. При
возникновении проблемы с регулятором температуры,
закажите новую деталь для замены.
ВНИМАНИЕ
При включенном питании шланги с обогревом и главные
нагреватели всегда должны содержать жидкость. Никогда
не включайте зоны нагрева, если в шланге с обогревом
или главном нагревателе нет жидкости. Включение пустых
шлангов и нагревателей может привести к повреждению
оборудования.
ВНИМАНИЕ
Всегда перед каждым использованием полностью
разворачивайте шланг и стравливайте из него воздух. Если
не стравить воздух из шланга, то тепло от нагревательного
провода будет распространяться неравномерно. В самом
худшем случае проводник может быть поврежден. На эти
повреждения гарантия не распространяется.

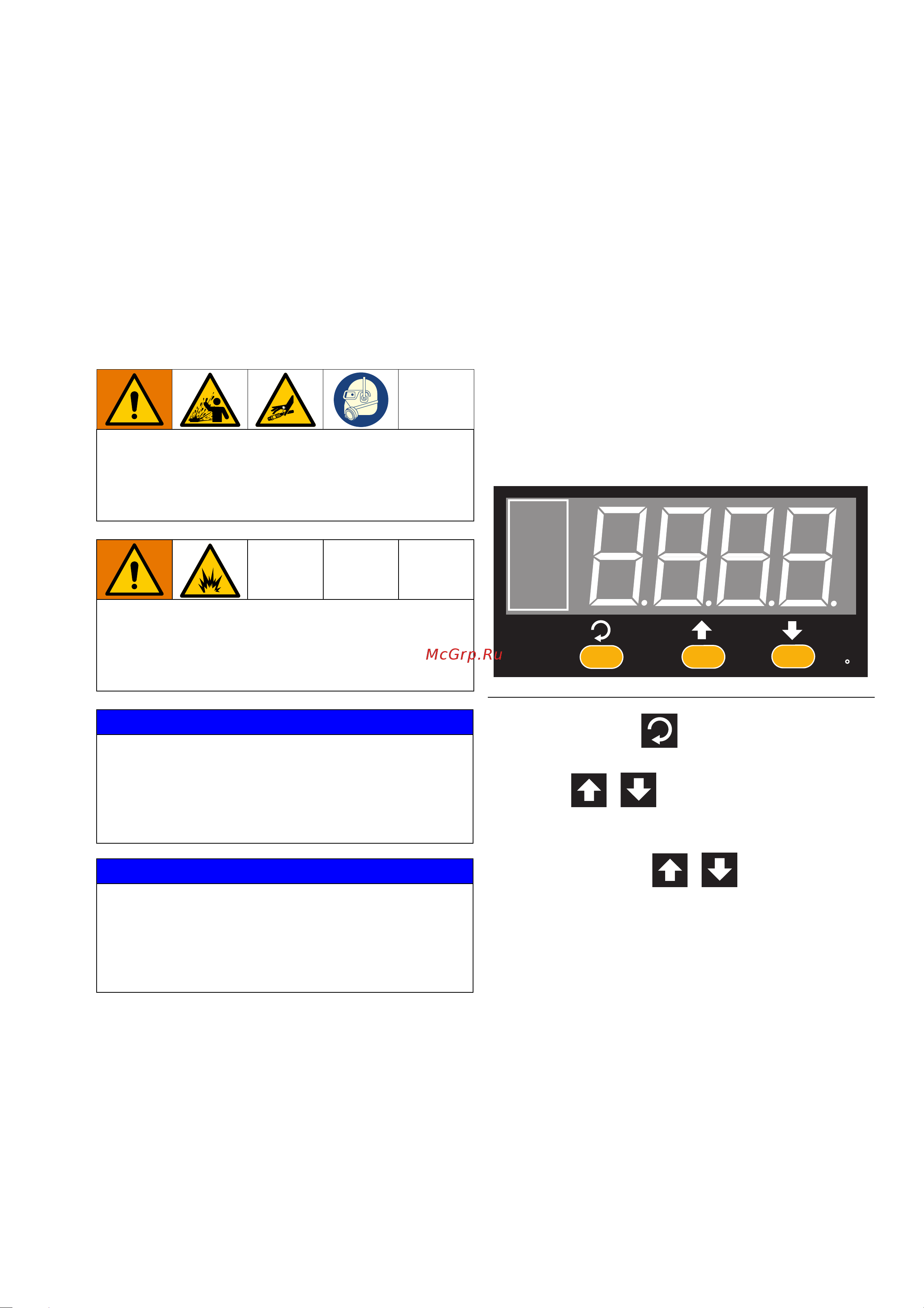

РИС. 26: Терморегулятор
O1
O2
F
