Запуск
3A5490K 29

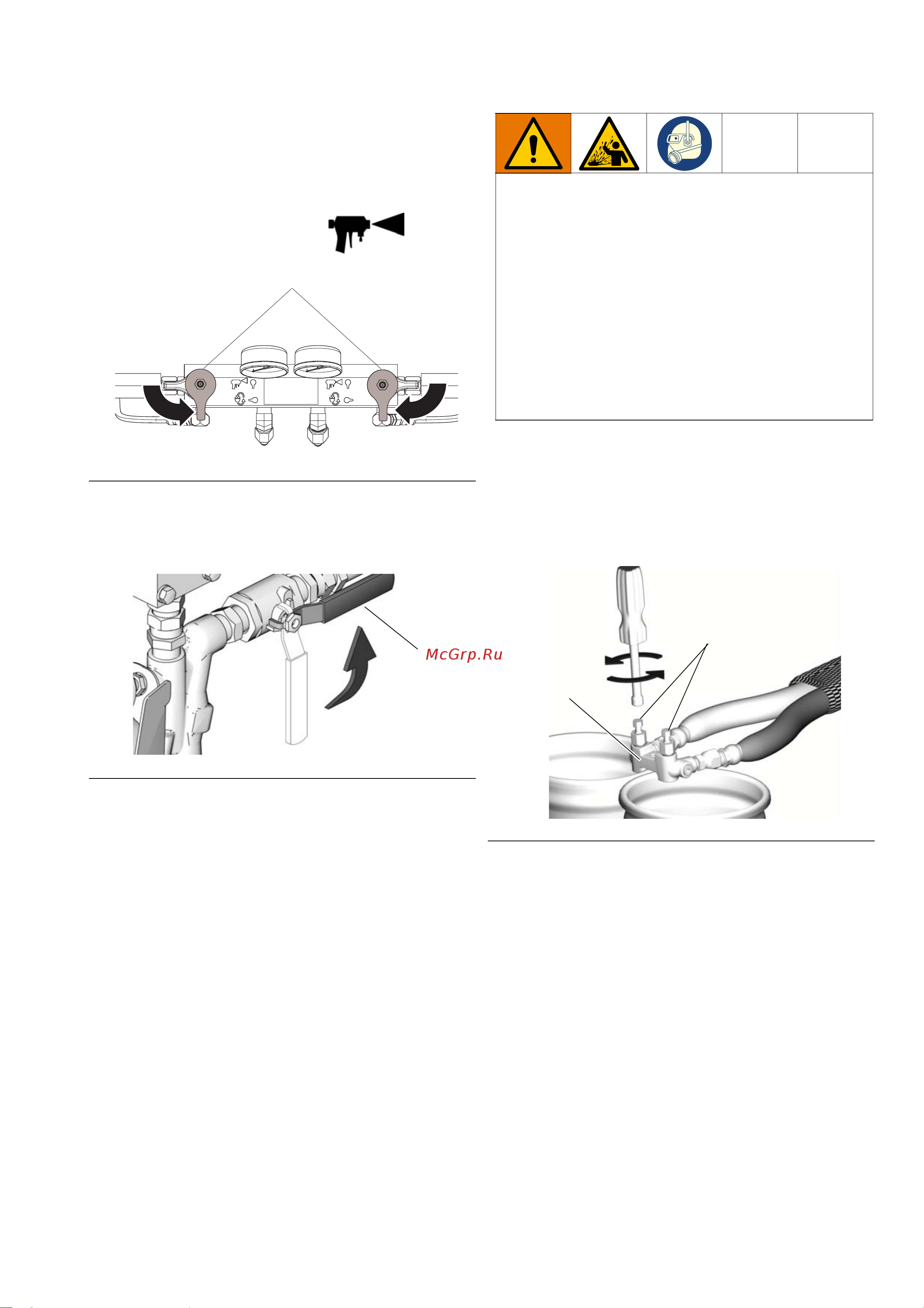

8. Для первого запуска новой системы загрузите жидкость
с помощью подающих насосов (G). См. раздел
Идентификация компонентов, стр. 16.
a. Включите мешалку (если установлена).
b. Переведите оба клапана сброса давления (R)
в положение РАСПЫЛЕНИЕ .
c. Включите оба питательных насоса (G).
d. Откройте впускные клапаны (AD). Убедитесь
в отсутствии утечек.
e. Удерживайте коллектор пистолета (AA) над двумя
заземленными контейнерами для отходов. Держите
игольчатые клапаны жидкости (AB) A и B открытыми
до тех пор, пока из не них потечет чистая жидкость,
не содержащая пузырьков воздуха. Закройте
клапаны.
РИС.20
РИС.21
R
WLD
AD
Перекрестное загрязнение может привести к отверждению
материала в трубопроводах подачи жидкостей, что может
стать причиной получения травм из-за разбрызгивания
или повреждения оборудования. Для предотвращения
перекрестного загрязнения:
• Ни в коем случае не меняйте детали, контактирующие
с компонентом А, на детали, контактирующие с
компонентом В.
• Никогда не используйте растворитель для работы в
одном контуре, если он был загрязнен материалом
из другого контура.
• Обязательно обеспечьте наличие двух контейнеров для
отходов, чтобы жидкие составляющие компонента A и
компонента B не смешивались.
РИС.22
AB
AA
