StarLine D95, B95, Е95, A95, B65, Е65, A65
110
Программирование громкости сигналов
подтверждения сирены
Сигналы подтверждения – это короткие сигналы сирены,
которые звучат при включении/выключении охраны с брелка.
брелок
1
Войдите в главное меню программирования
функций (стр. 81), выберите пункт
и нажмите кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
последует
мелодичный
сигнал;

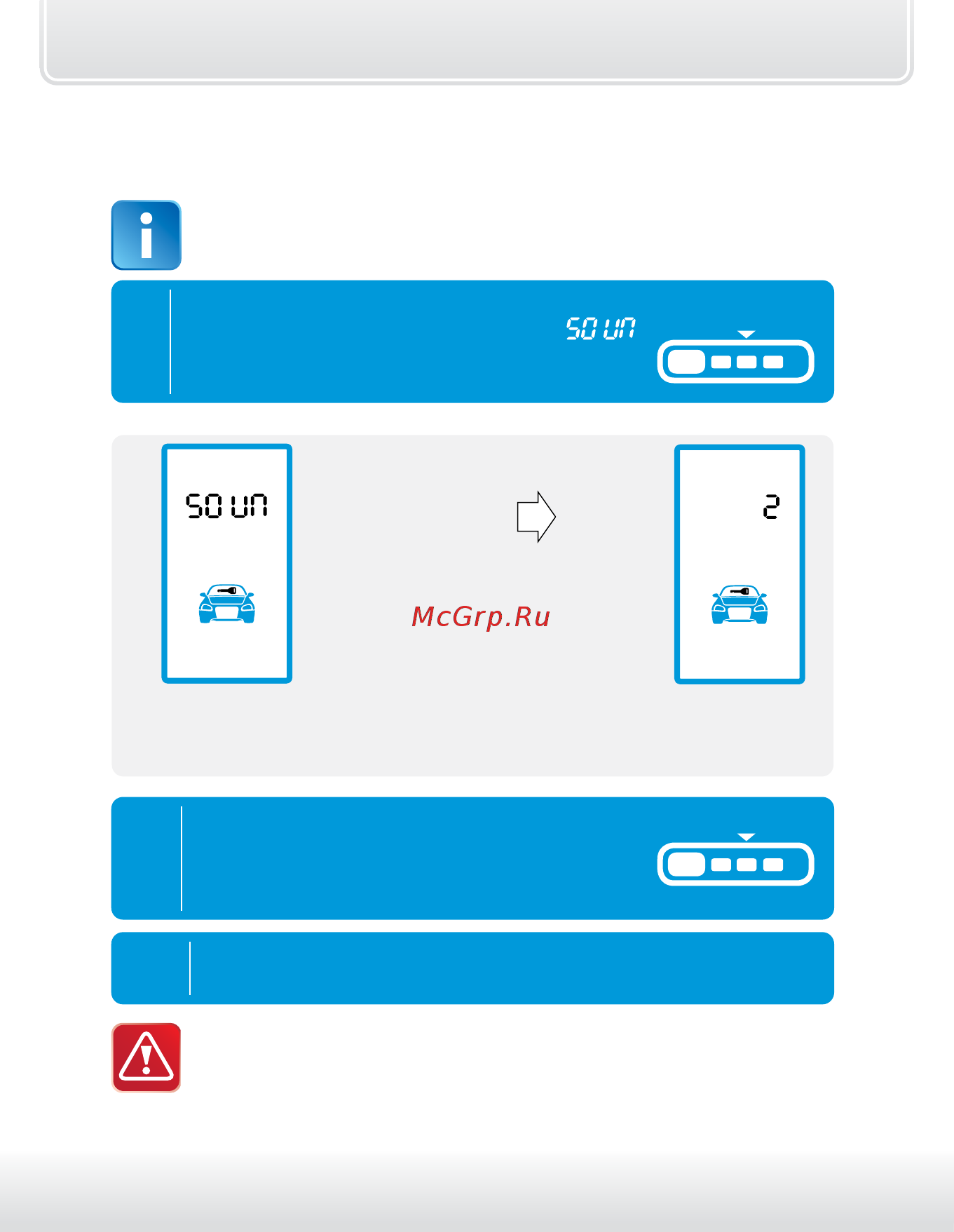

• появится индикация уровня
громкости сигналов подтверждения
(заводское значение - 2)
.
• короткими нажатиями кнопок 1, 2 (меньше) и 3 (больше) выберите
необходимый уровень громкости (от 1 до 9). Максимальной
громкости соответствует уровень 9. Минимальной – 1.
2 .1
Для возврата в главное меню
программирования нажмите кнопку 3
сначала длительно (до звукового
сигнала), а затем коротко.
2.2
Для полного выхода из меню программирования
функций выключите зажигание.
Регулировка громкости сигналов подтверждения возможна
только при выборе варианта 1 функции 6 (таб. №1, стр. 85).
При использовании автономной сирены регулировка
громкости сигналов подтверждения невозможна!
