инструкция по установке
81
Главное меню программирования
функций комплекса
Сервисные, охранные функции и функции запуска комплекса могут
быть изменены с помощью сервисной кнопки и брелка без доступа к
центральному блоку.
1

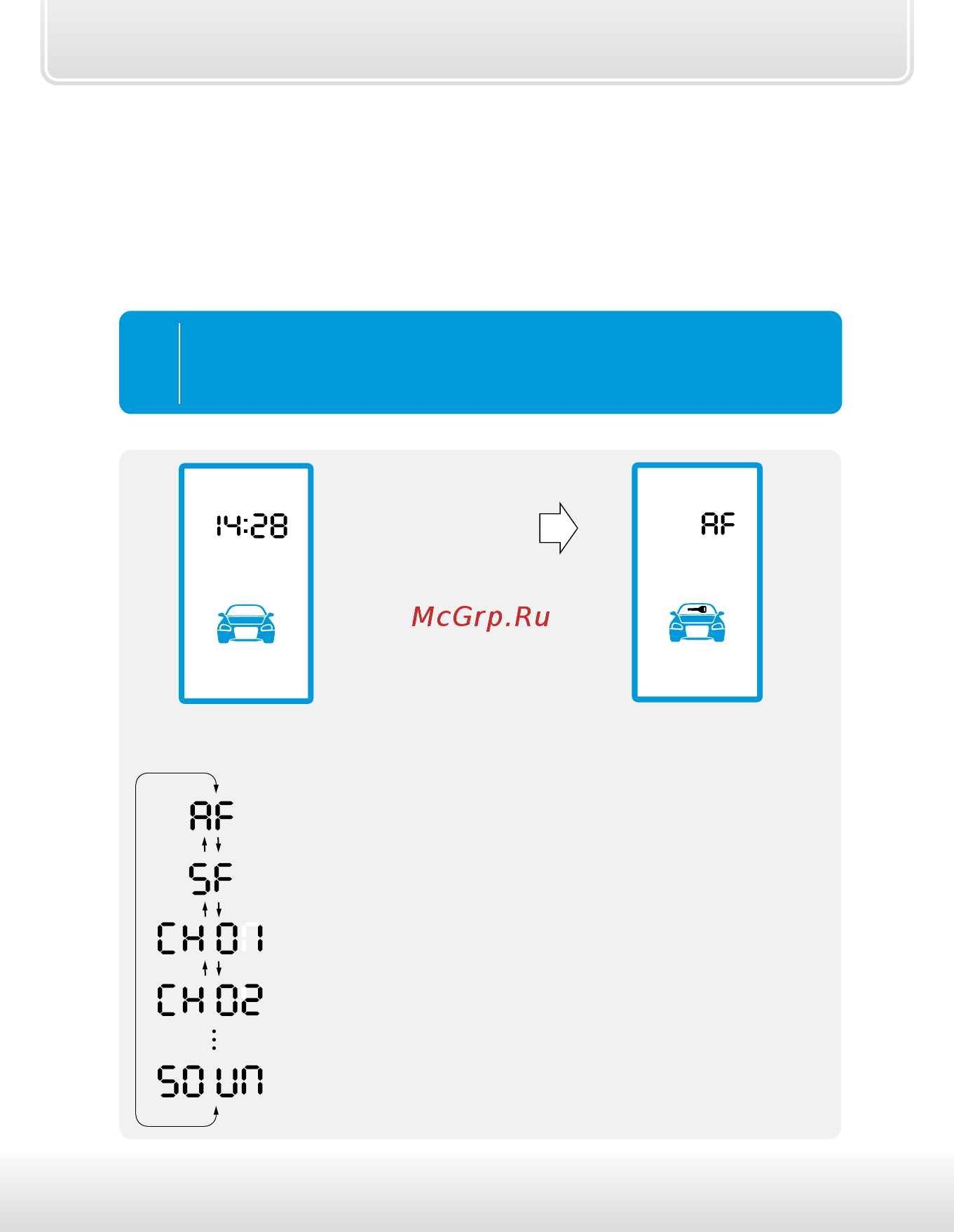

Для входа в главное меню программирования функций
при выключенном зажигании нажмите сервисную
кнопку 5 раз и включите зажигание:
брелок
• короткими нажатиями кнопок 2 (или 3) выберите
необходимый пункт:
последует
мелодичный
сигнал,
– охранные и сервисные функции (см. таб. №1 стр. 85);
– функции запуска (см. таб. №2, стр. 101);
– громкость сигналов подтверждения (см. стр. 110);
– программирование доп. канала №1 (см. стр. 114);
– программирование доп. канала №2 (см. стр. 114);
