StarLine D95, B95, Е95, A95, B65, Е65, A65
140
брелок
нажмите 2
раза коротко
кнопку 3
и
1 раз коротко
кнопку 2;
3

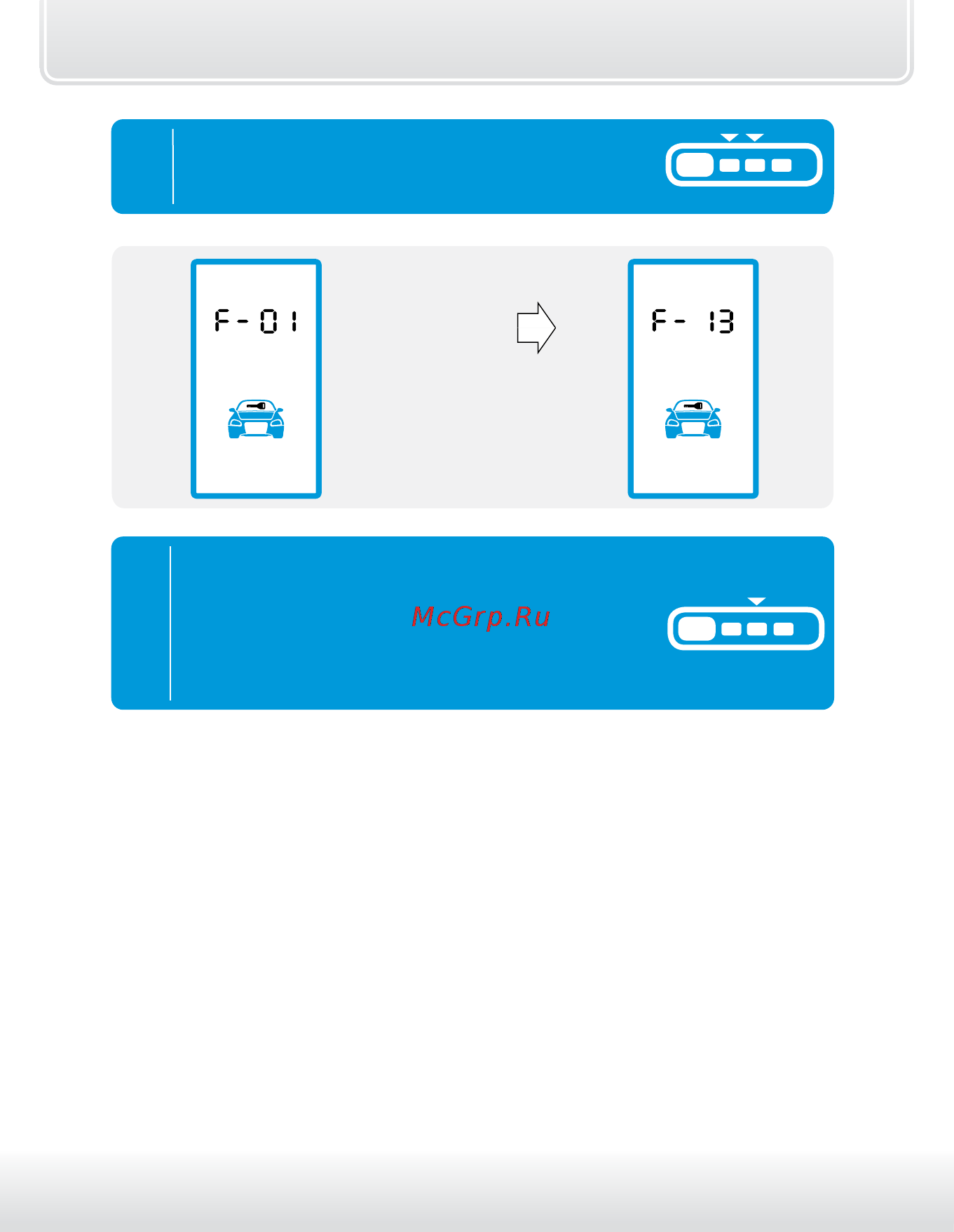

Короткими нажатиями кнопок 2 и 3
выберите выберите
фиксированную функцию 13:
4
Для сохранения выбранной настройки
и возврата в главное меню
программирования нажмите
кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко.
Теперь доп. каналу №7 присвоена фиксированная функция №13 и его
можно использовать для отпирания замка багажника. При нажатии на
основном брелке кнопки 2 длительно (до звукового сигнала), а затем
кнопки 1 коротко будет проиходит срабатывание силового доп. канала
№7 на 1 секунду.
