StarLine D95, B95, Е95, A95, B65, Е65, A65
82
2
для выхода из меню программирования
нажмите коротко кнопку 1 брелка
или выключите зажигание:
в подтверждение выхода последует 3 световых сигнала.
Программирование охранных
и сервисных функций
брелок
1

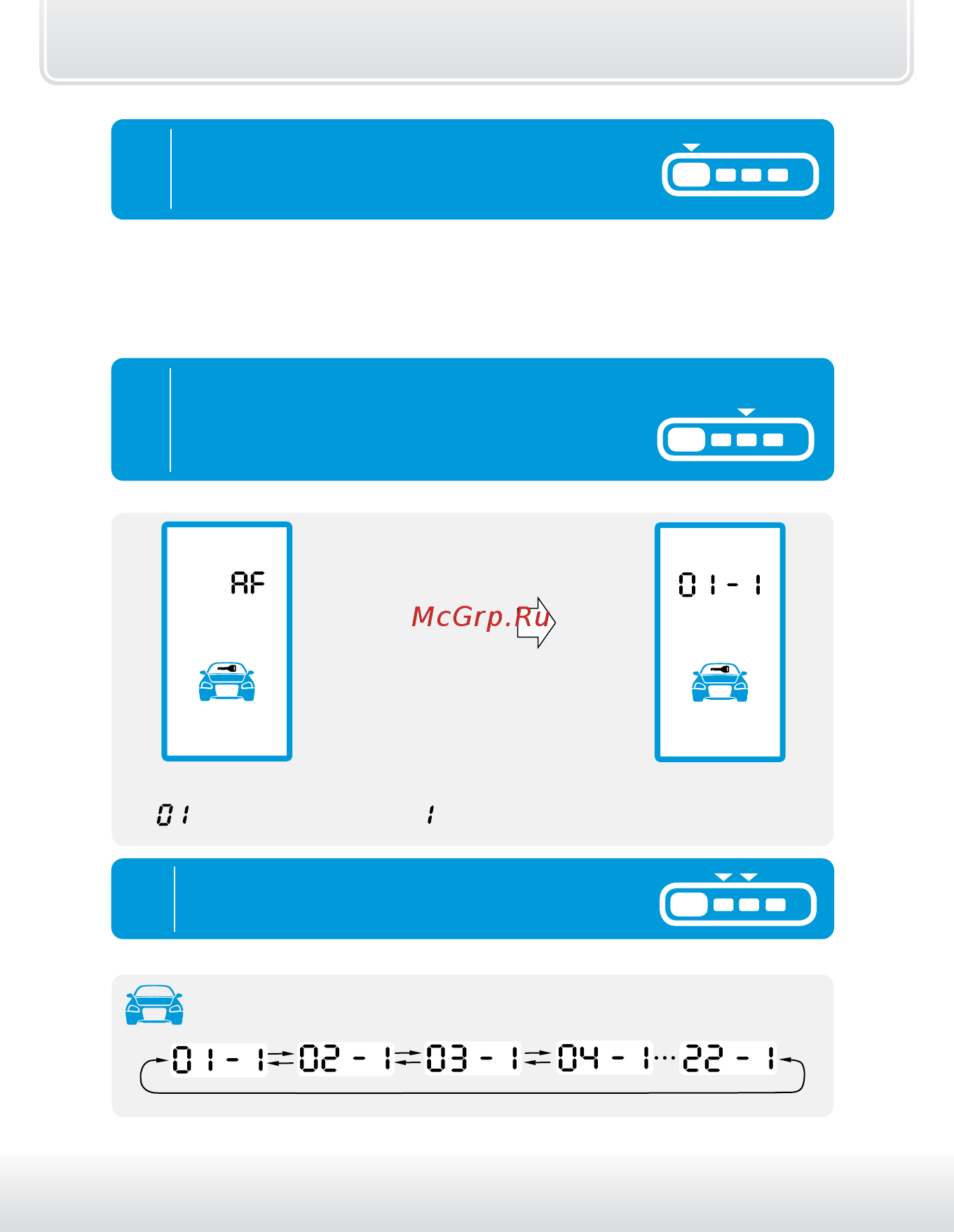

Войдите в главное меню программирования
функций (см. стр. 81), выберите пункт AF
и нажмите кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
• появится индикация первой функции таблицы №1 (см. стр. 85):
– номер функции, – текущее состояние функции;
последует
мелодичный
сигнал;
2
короткими нажатиями кнопок 2 или 3
выберите необходимую функцию;
автомобиль
