инструкция по установке
53
Х4
15А
Зажигание
VD
1N4007
Кодовое реле R3
10А
синий
зеленый
Аккумулятор
Концевик
капота
Оранжево-серый
провод
Внешнее реле
блокировки
Замок капота
StarLine L10
красный
черный
желто-красный
черно-красный
оранжево-серый

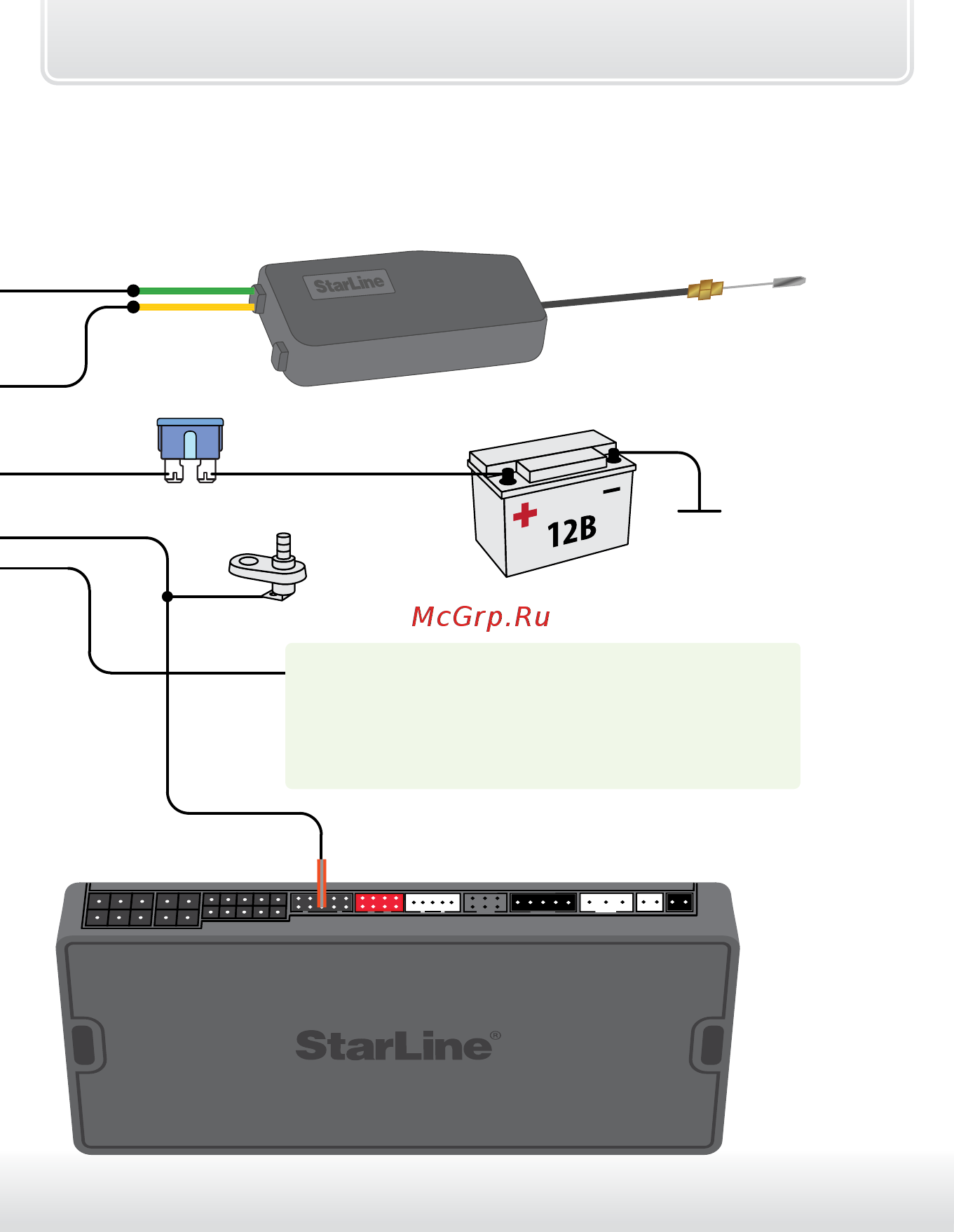

Схема подключения кодового реле StarLine R3
к StarLine D95, B95, Е95, A95, B65, Е65, A65
Общий
НЗ
86
30
85
87
87а
(-)
(+)
Для управления кодовым реле выберите один из
слаботочных доп. каналов комплекса и выберите для
него фиксированную функцию №22 (см. стр.117).
Вход управления.
10А
