StarLine D95, B95, Е95, A95, B65, Е65, A65
144
Пример настройки запуска автономного
подогревателя из мобильного приложения
1. Для запуска подогревателя из мобильного приложения функцию 14
таб. №1 запрограммируйте на вариант 4.
2. С помощью функции 18 таб. №2
выберите алгоритм запуска.
3.
Настройте время работы автономного подогревателя с помощью
функции 17 таб. №2.
4. Информацию по подключению подогревателя к комплексу
см. на стр. 60.

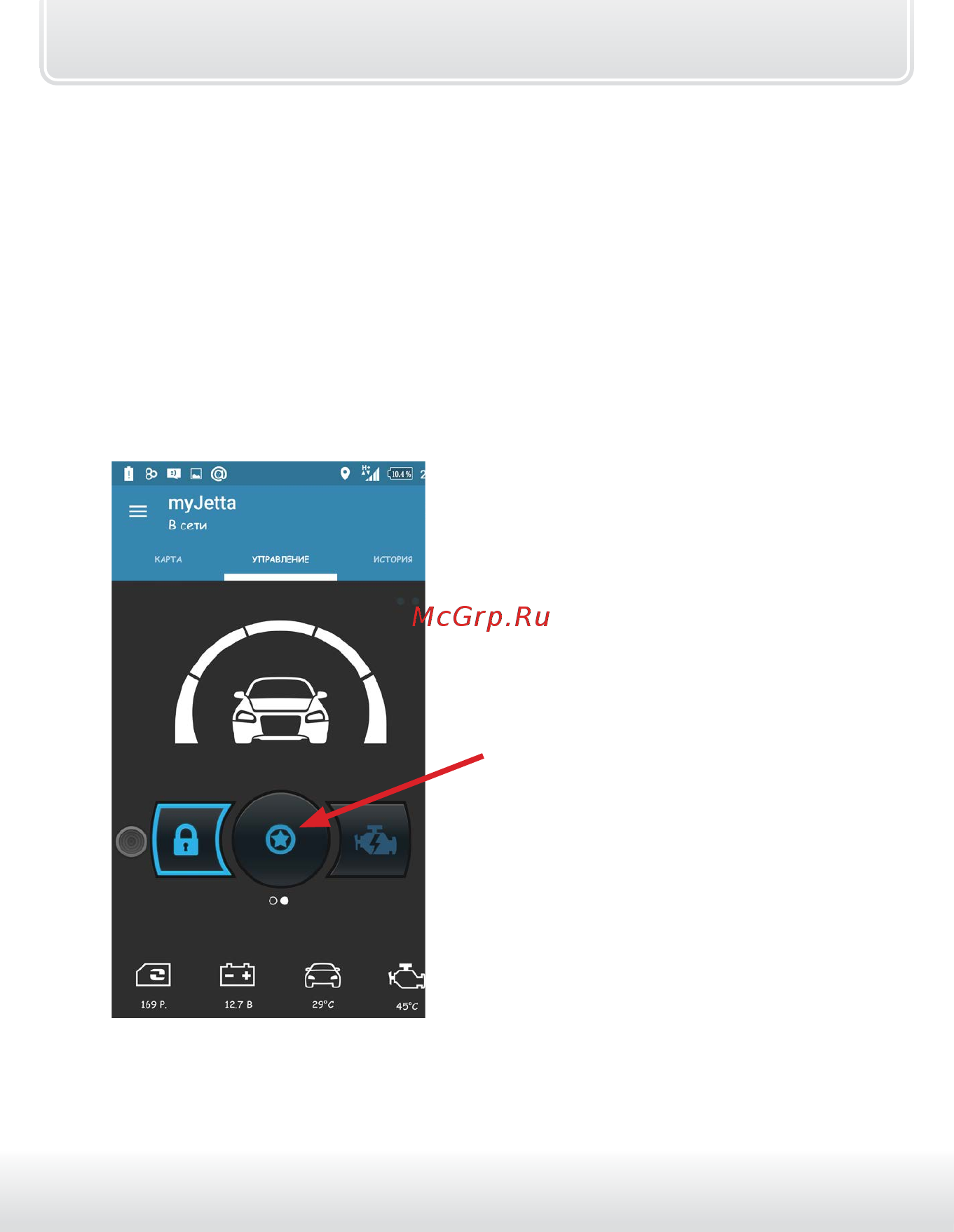

Подогреватель будет
активироваться при нажатии
кнопки управления в
мобильном приложении.
