Starline A95 BT 2CAN+2LIN [172/205] Подключение секретной кнопки
![Starline A95 BT 2CAN+2LIN [172/205] Подключение секретной кнопки](/views2/1301357/page172/bgac.png)
StarLine D95, B95, Е95, A95, B65, Е65, A65
172
Подключение секретной кнопки
Для запуска поиска метки или для авторизации владельца с
помощью секретной кнопки функцию №15 таблицы №1 следует
запрограммировать на вариант 3.
Секретной кнопкой может быть как штатная кнопка автомобиля, так и
дополнительная кнопка, установленная в скрытом месте салона.
Кнопка должна быть подключена ко входу событий №1 (оранжево-
синий провод разъема Х4) таким образом, чтобы при её нажатии вход
событий №1 подключался к «массе».

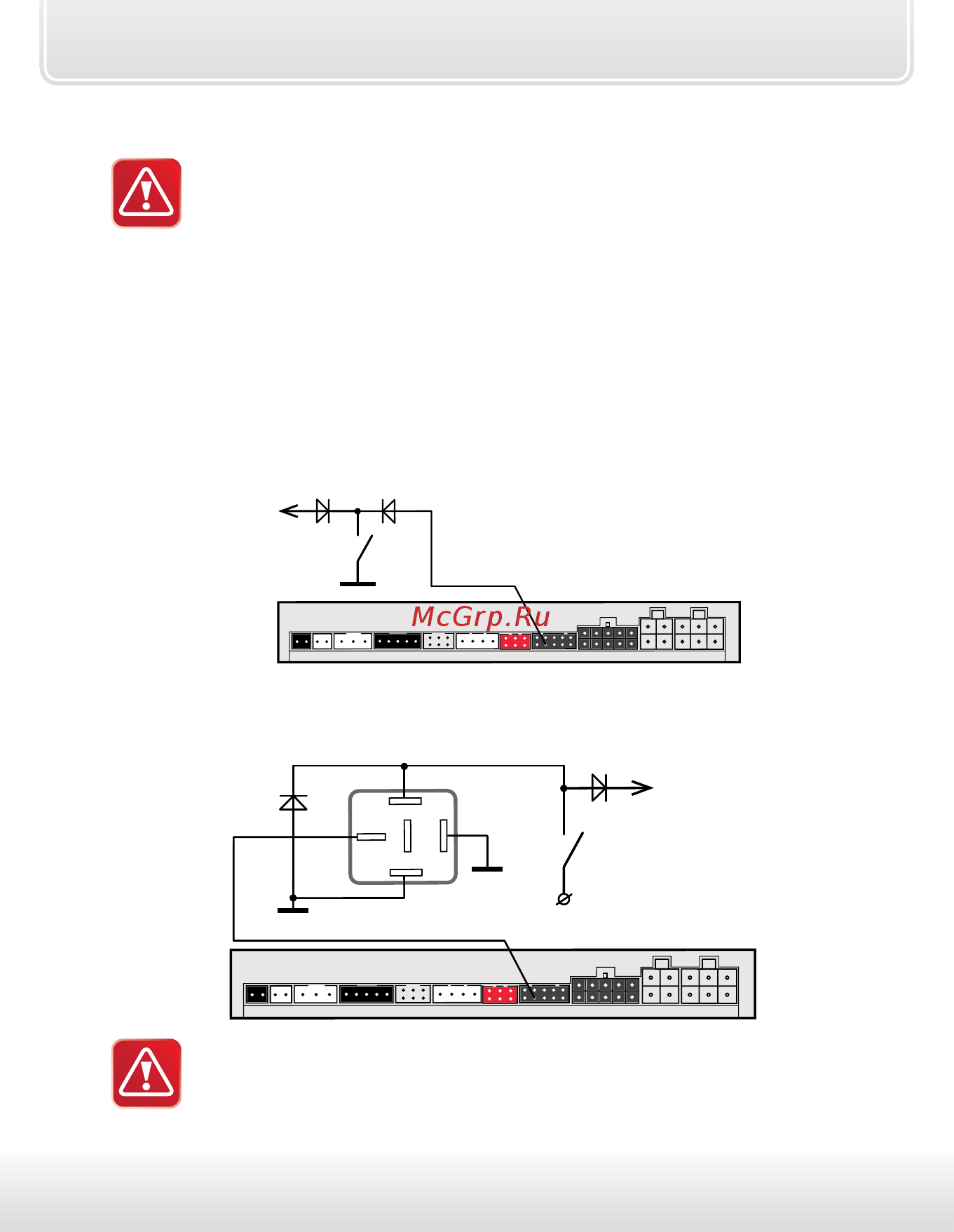

Подключение входа событий №1 к штатной кнопке автомобиля,
замыкающейся на «массу» :
оранжево-синий
провод
штатная кнопка
управления
к штатному
оборудованию
VD2VD1
(1N4007)
Х4
Подключение входа событий №1 к штатной кнопке автомобиля,
замыкающейся на +12 В :
оранжево-синий провод
штатная кнопка
управления
к штатному
оборудованию
86
30
85
87
87а
Х4
+12 В
VD2
(1N4007)
VD1
(-)
(+)
Для подключения необходимо дополнительное реле.
Диод VD1 должен быть рассчитан на ток, протекающий в цепи
управления штатной кнопки.
