инструкция по установке
199
Основные команды брелков управления
комплексом

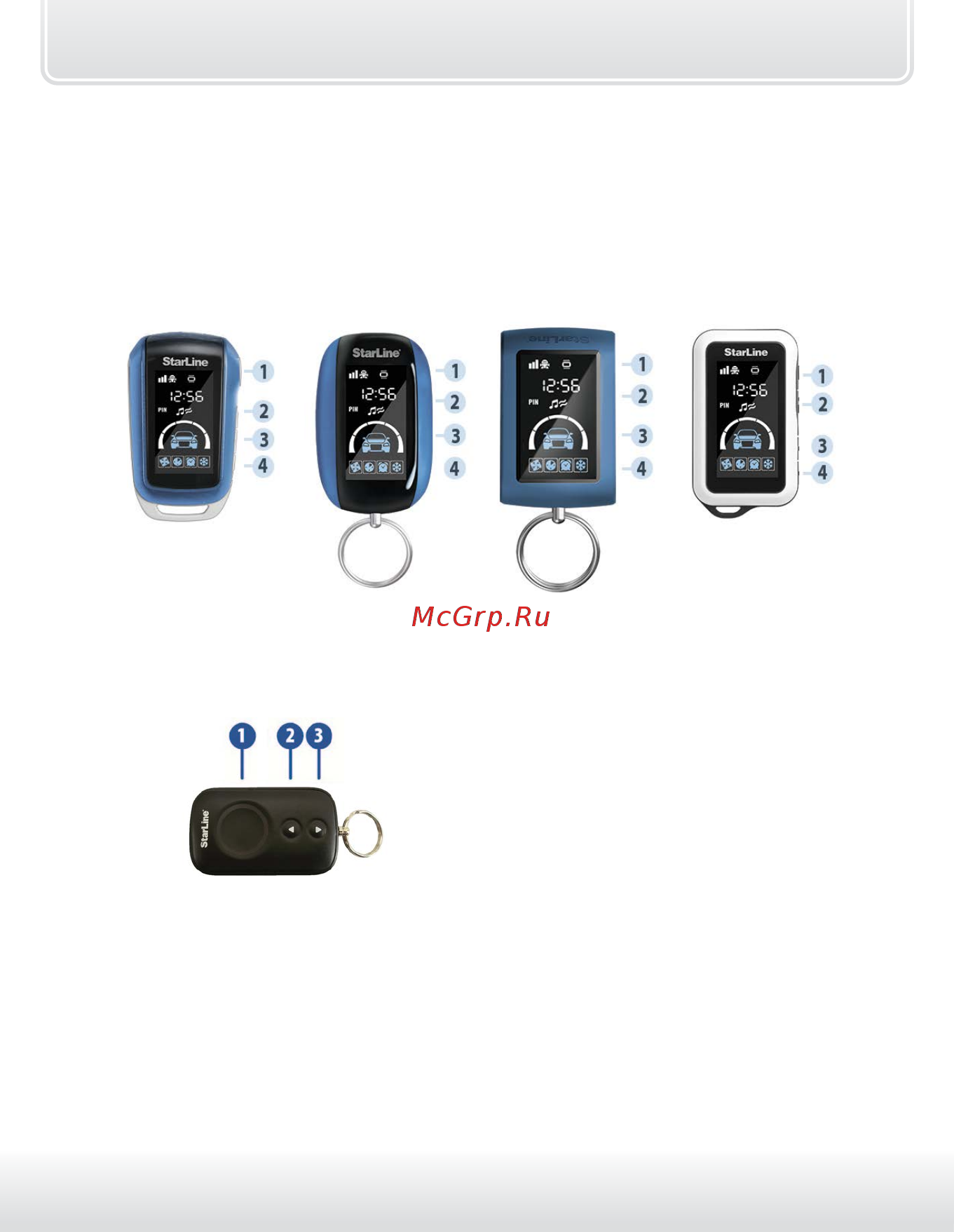

4-х кнопочный основной брелок с обратной связью и
жидкокристаллическим (ЖК) дисплеем:
А-серия: В-серия: D-серия: E-серия:
3-х кнопочный дополнительный брелок без дисплея
(одинаковый для А, В, D, E серий)
Основной и дополнительный брелки
равноценны по криптостойкости. Для
передачи команд управления в обоих
брелках используется диалоговый
алгоритм шифрования, исключающий
интеллектуальный электронный взлом.
Информация о состоянии охранной системы передается на основной
брелок при:
– срабатывании датчиков и возникновении тревоги;
– выполнении команд, переданных с других брелков;
– изменении режимов работы и функций комплекса.
При этом на дисплее отображается текущее состояние комплекса,
включаются звуковые и вибросигналы и подсветка дисплея.
