инструкция по установке
41

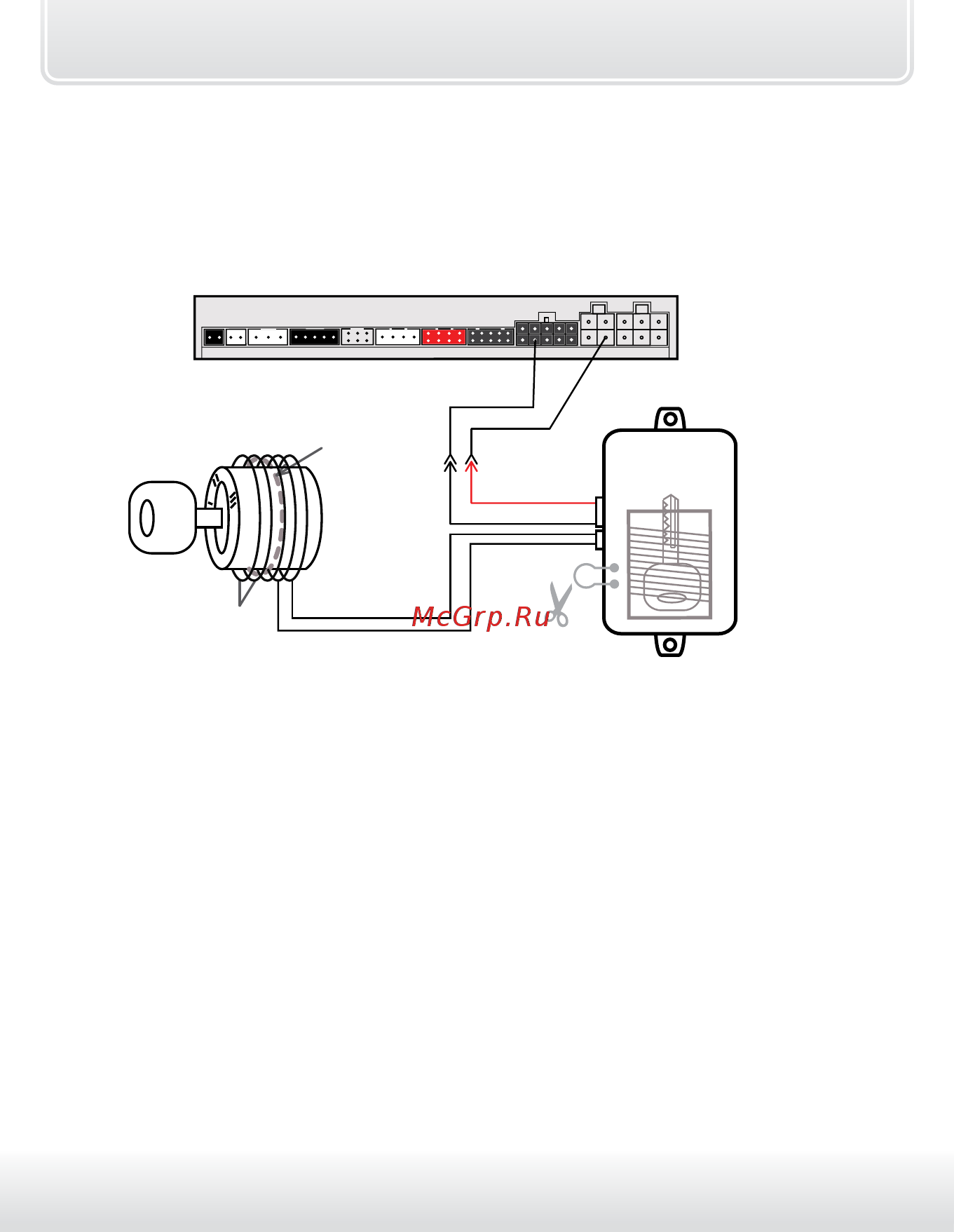

Схема подключения 3
Если монтаж рамочной антенны затруднён по причине конструктивных
особенностей автомобиля, то намотайте антенну из нескольких
витков черного провода поверх штатной антенны на цилиндре замка
зажигания. Петлю провода на плате обходчика разрезать.
+12B
Антенна штатного
иммобилайзера
Замок
зажигания
Проводная антенна
черный
черный
черный
красный
розовый
красный
разрезать
Х3 Х2
Модуль обхода
иммобилайзера
BP-03
Подключение сервисной кнопки
Сервисную кнопку установите в скрытом, но доступном месте и
подключите к 2-контактному разъему X10 центрального блока.
Подключение светодиода — индикатора состояния
Светодиодный индикатор подключите к 2-контактному разъему X11
центрального блока.
Подключение приемопередатчика (антенного
модуля) и настройка датчика удара и наклона
Модуль приемопередатчика с антенной подключается к 5-контактному
разъему X8 с помощью кабеля, входящего в комплект поставки
комплекса. Рекомендации по размещению см. на стр. 14.
