инструкция по установке
139
Пример программирования фиксированной функции
Для реализации отпирания замка багажника часто используется
доп. канал с подключенным к нему внешним дополнительным реле.
Как правило отпирание замка связано с подачей на замок +12 В. По
умолчанию фиксированная функция №13 отпирания замка багажника
назначена на слаботочный доп. канал №1.
Можно упростить установку, если использовать другой силовой доп.
канал №7-12. В этом случае не нужно будет подключать внешнее реле.
Если при установке комплекса управление ЦЗ осущестляется через
CAN интерфейс, то силовые доп. каналы получаются не задействованы
и свободны. Тогда удобнее, например, силовой доп. канал №7
использовать для функции отпирания замка багажника.
1
Войдите в главное меню программирования
функций (см. стр. 81).
брелок
последует
мелодичный
сигнал;

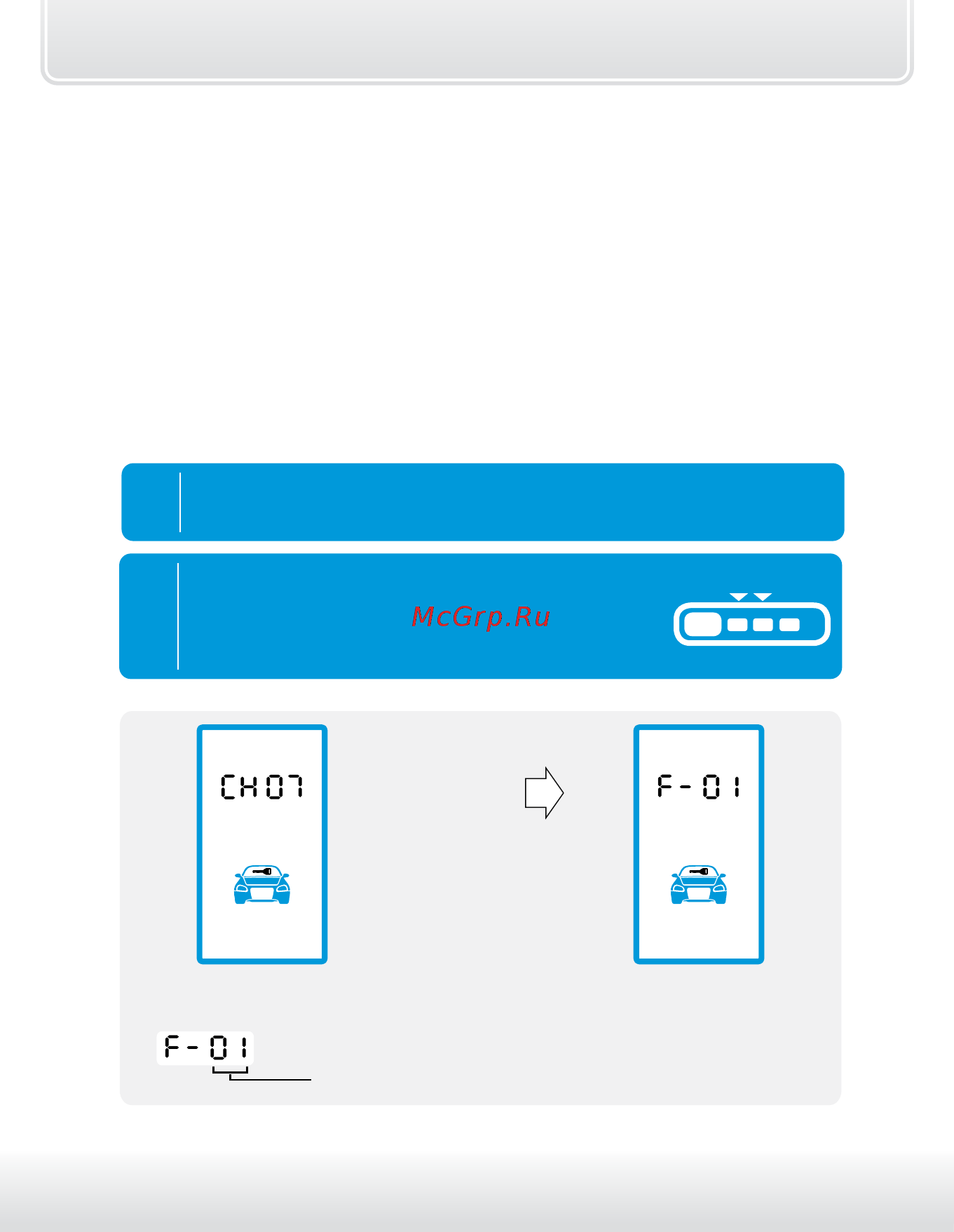

- на дисплее появится индикация номера фиксированной функции
доп. канала №7. Где:
фиксированная функция доп. канала №7
(01 – заводское значение).
2
Короткими нажатиями кнопок 2 или 3
выберите доп. канал CH – 07)
и нажмите кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
