Подключение дополнительных каналов
Дополнительные каналы используются для расширения охранных и
сервисных функций
комплекса
. Каждый доп. канал имеет вариант гибкого
программирования и фиксированные функции. Фиксированные функции
позволяют быстро запрограммировать доп. канал на один из типичных
вариантов применения (отпирание замка багажника, двухшаговое
отпирание замков дверей, управление ЦЗ), а гибкое программирование
дает возможность в широких пределах настраивать параметры выходного
сигнала и логику работы доп. канала (см. стр. 119).
В данной модели комплекса существует 12 дополнительных каналов.
Схемотехнически выходы доп. каналов 1, 2, 3, 4, 5, 6, 10, 11 и 12
представляют собой открытый коллектор, а максимально допустимый ток
каждого выхода составляет 200 мА. При необходимости коммутировать
большие токи нагрузки используйте дополнительные внешние реле.

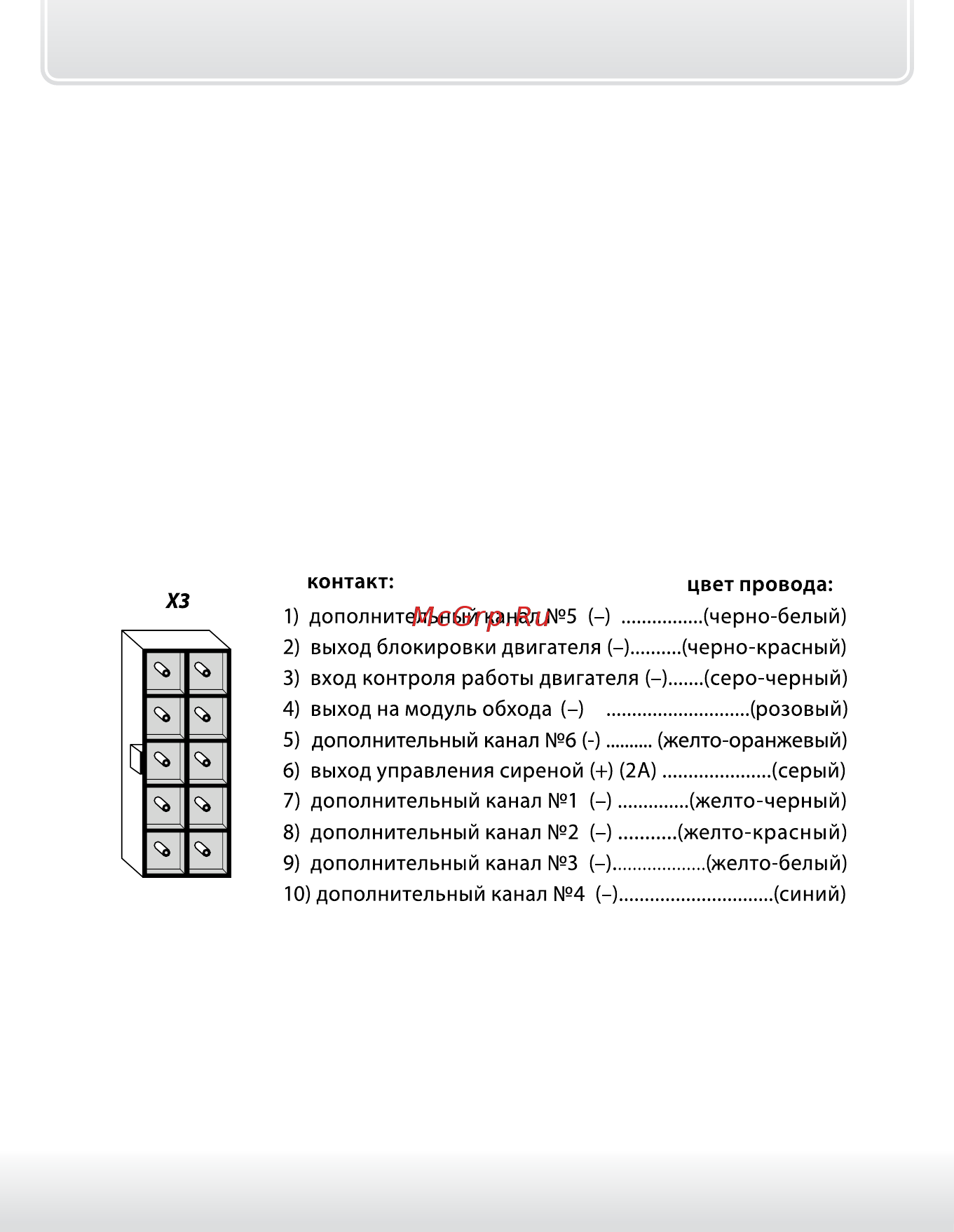

Назначение контактов разъема Х3:
2
4
3
5
6
7
8
9
10
1
