инструкция по установке
25
Подключение цепи блокировки двигателя
Подключение цепи блокировки двигателя
с использованием обычных реле

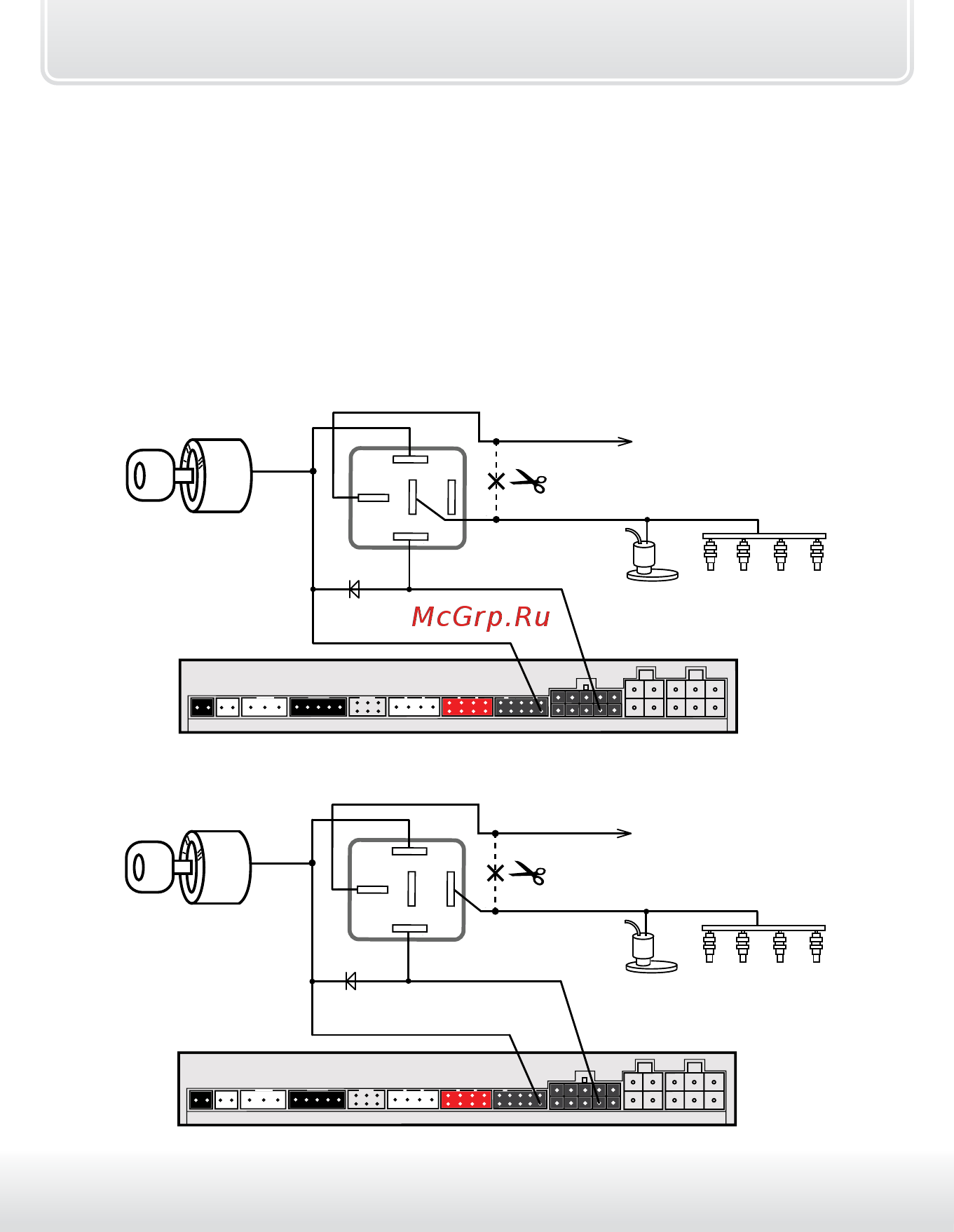

Разорвите одну из штатных цепей обеспечения работы двигателя
и в разрыв цепи подключите дополнительное реле. Режим работы
блокировки - нормально разомкнутый (НР) или нормально замкнутый
(НЗ) программируется функцией 9 (см. стр. 86). Заводская установка —
НЗ режим работы. Примеры подключения показаны на рисунках ниже.
Для нормально замкнутого (НЗ) режима работы блокировки
Х3Х4
бензонасос
блокируемые цепи
черно-красный
провод
бензонасос
желтый провод
топливные
форсунки
к блоку
предохранителей автомобиля
замок
зажигания
15
86
30
85
87
87а
(-)
(+)
VD1 - 1N4007
или аналоги
VD1
Для нормально разомкнутого (НР) режима работы блокировки
Х3Х4
бензонасос
блокируемые цепи
черно-красный
провод
желтый провод
топливные
форсунки
к блоку
предохранителей автомобиля
замок
зажигания
15
86
30
85
87
87а
(-)
(+)
VD1 - 1N4007
или аналоги
VD1
