![Starline A95 BT 2CAN+2LIN [79/205] Схема подключения комплекса](/img/pdf.png)
Starline A95 BT 2CAN+2LIN [79/205] Схема подключения комплекса
![Starline A95 BT 2CAN+2LIN [79/205] Схема подключения комплекса](/views2/1301357/page79/bg4f.png)
инструкция по установке
79
Общий
НЗ
НР
+12 В
Не используется
Светодиодный
индикатор
Сервисная кнопка
Вход дверей (+/
–)
Вход капота (
–
)
Вход контроля импульса отпирания ЦЗ
(+/
–
)*
Вход контроля импульса запирания ЦЗ (+/
–
)*
Вход событий №2 (+/
–)
/вход аналоговго SLAVE
*
Вход событий №1 (+/
–)
/вход аналоговго SLAVE
*
АКБ
Модуль
(трансивер)
приемопередатчика
Вход зажигания (+)
Выход на внешнюю блокировку (200 мА) (
–)
Реле блокировки
Сирена
Вход стояночного тормоза (
–)
Вход педали тормоза (+)
Вход контроля работы двигателя (+ /
–)
10А
15А
7.5А
7.5А
Доп. канал №1 (200 мА) (
–)
Закрыть ЦЗ (доп. канал №7)
Доп. канал №2 (200 мА) (
–)
Доп. канал №3 (200 мА) (
Доп. канал №6 (200 мА
) (
–
)/вход аналоговго SLAVE
*
–)
Выход на сирену (2А) (+)
Доп. канал №4 (200 мА) (
–)
Доп. канал №5 (200 мА) (
–)
Открыть ЦЗ (доп. канал №8)
Выход на световые сигналы (+)
Выход управления модулем обхода (
–)
86
30
85
87
87а
StarLine
Стартер
Замок
зажигания
Зажигание
Аксесcуары
+12 В
зеленый
черно-красный
синий
Зажигание 2
30 А
+12 В
Аксесcуары 2
зажигание (+)
зажигание 2 (+)
выход на стартер (+)
программ. выход (+)
зелено-черный
сине-черный
черно-красный
Питание блока
10 А
Активаторы
Выход на световые сигналы (+)
+ 12 В
Вход багажника (
–)
1 А
+12 В
* Входы задействуются,
если активирована
функция аналогового SLAVE
Датчик темп. двигателя
(в комплекте D95, B95, E95, A95)
Модуль обхода
иммобилайзера
(BP-03)
(
+
)
АКБ
–)
–)
–)
–)
–
Силовой модуль
(в комплекте
D95, B95, E95, A95)
Зажигание 2
Аксесcуары 2
черно-белый
серо-черный
желто-черный
черно-красный
розовый
серый
желто-красный
желто-белый
синий
желто-оранжевый
красный
зелено-черный
зелено-желтый
черный
зелено-черный
зелено-желтый
черный
антенна GPS+ГЛОНАСС
(опция)
Х1
Х2
Х3
Х4
Х5
Х6
Х7
Х8
Х9
Х10
Х11

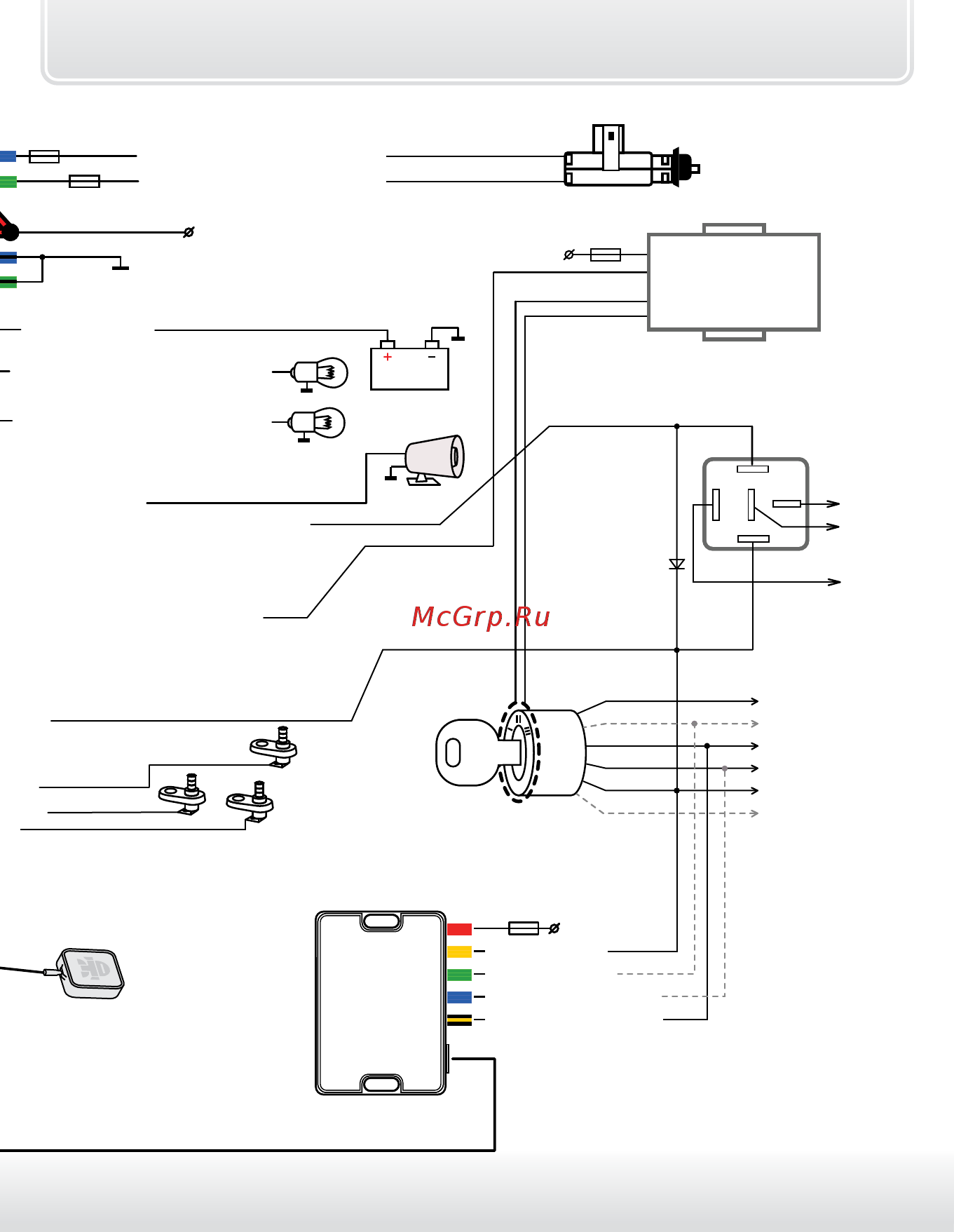

Схема подключения комплекса
StarLine D95, B95, Е95, A95, B65, Е65, A65
(–)
VD1
VD1 - 1N4007
или аналоги
сине-красный
оранжево-фиол.
оранжево-белый
сине-черный
оранжево-серый
желтый
оранжево-синий
сине-зеленый
бело-синий
бело-зеленый
Х1
Х2
Х3
Х4
Х5
Х6
Х7
Х8
Х9
Х10
Х11
Разъем Х5
Подключение CAN и LIN интерфейсов
CAN−L
CAN−H
линия B
линия A
CAN−L
CAN−H
шина LIN
бело-красный
бело-синий
бело-зеленый
коричнево-красный
коричневый
белый
зеленый
Альтернативное управление ЦЗ (-)
Альтернативное управление светом (-)
синий
