инструкция по установке
43
4

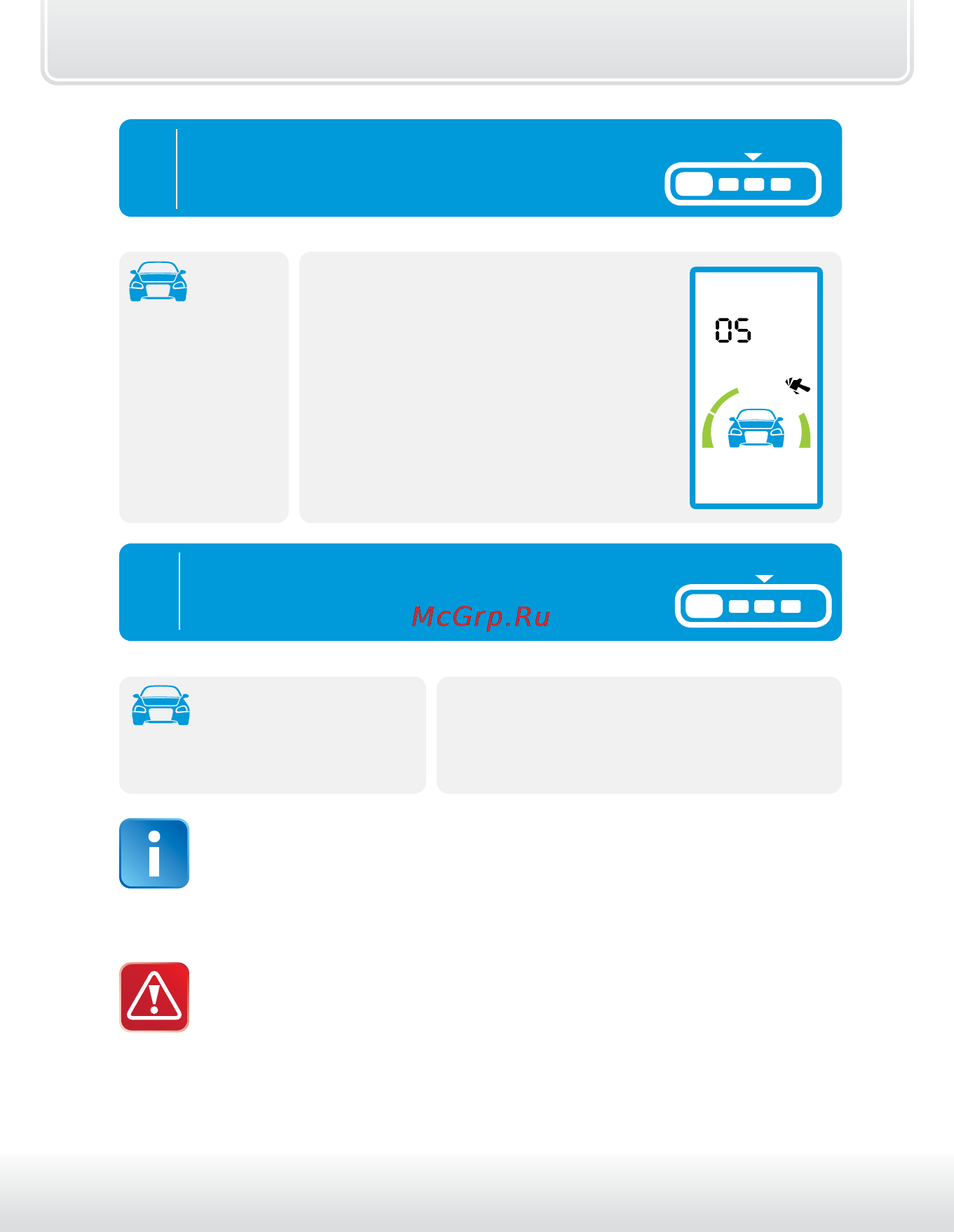

Для перехода к установке тревожного уровня
нажмите кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
• 1 световой
сигнал.
• мелодичный сигнал;
• появится индикация
тревожного уровня
датчика удара
(заводское значение 05).
брелокавтомобиль
5
Для выхода из настройки нажмите кнопку 3
сначала длительно (до звукового
сигнала), а затем коротко.
• 3 световых сигнала;
• 2 сигнала сирены.
брелокавтомобиль
• последует мелодичный сигнал.
Если после входа в режим настройки чувствительности
датчика удара не нажимать на кнопки брелка, через
15 секунд произойдет автоматический выход из режима
настройки без сохранения изменений. Последует 4 звуковых
сигнала брелка и 4 световых сигнала автомобиля.
Внимание! Чувствительность тревожного уровня датчика
удара не может быть установлена выше,
чем чувствительность предупредительного.
