StarLine D95, B95, Е95, A95, B65, Е65, A65
72
Общие рекомендации по выбору способа
контроля работы двигателя
Для безопасной эксплуатации автомобиля и безопасного
использования функции дистанционного запуска необходимо, чтобы
комплекс правильно определял, работает двигатель или нет.
Контроль работы двигателя по тахосигналу
Цепь, к которой будет подключаться серо-черный провод разъема
Х3, должна содержать импульсы, частота следования которых
пропорциональна скорости вращения двигателя. В качестве такой
цепи лучше всего использовать сигнал тахометра, присутствующий на
одном из контактов разъема диагностики или на приборной панели.

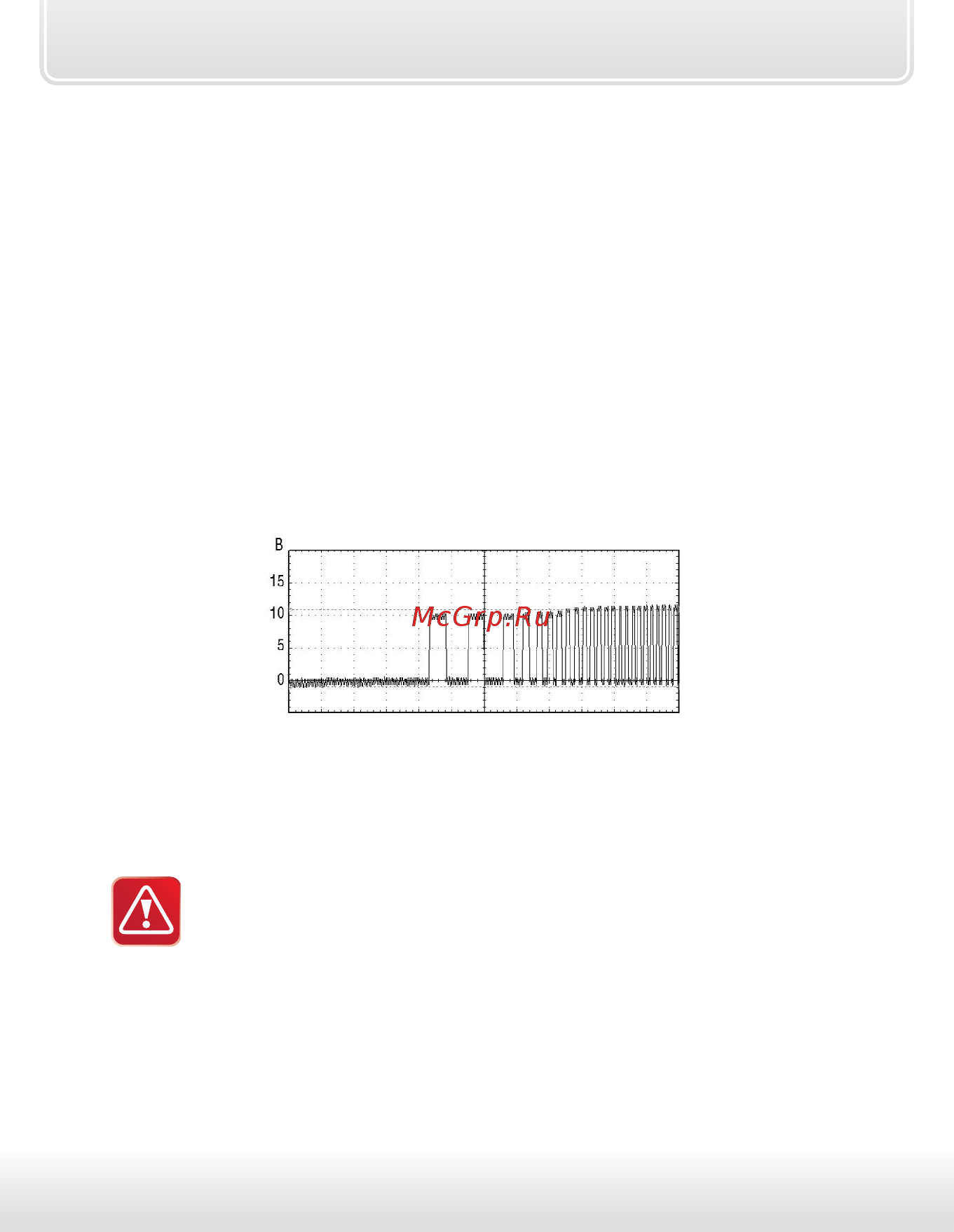

Этот сигнал обычно имеет амплитуду 12 В. Типичная форма сигнала
тахометра:
Момент прекращения прокручивания стартера комплекс определяет
по резкому возрастанию частоты сигнала в момент начала работы
двигателя. Подключение серо-черного провода к такой цепи
гарантирует правильное отключение стартера. Заведенному двигателю
соответствует частота - около 20 Гц или 600 об/мин.
Внимание! В связи с тем что сигнал управления форсунками
при запуске двигателя имеет слишком низкую частоту,
не рекомендуется использовать данный сигнал для контроля
работы двигателя.
