инструкция по установке
35
Назначение контактов разъема Х7:
6)
Доп. канал №10 ..................................................... (желтый)
3)
Датчик температуры двигателя .................... (черный)
2)
Доп. канал №11 .................................................... (синий)
4)
Датчик температуры двигателя.............. (оранжевый)
5) Доп. канал №12 ................................................. (зеленый)
1) Управление стартером ...................... (черно-желтый)
Х7
2
4
5
6
3
1
контакт: цвет провода:
Некоторые типичные варианты использования фиксированных функций
доп. каналов приведены ниже.
Варианты использования фиксированных функций
Фиксированная функция №13 — отпирание замка
багажника
Если в Вашем автомобиле отпирание возможно через CAN интерфейс,
то каких-либо дополнительных подключений не потребуется. Если
CAN шина автомобиля не позволяет управлять отпиранием
багажника,
то следует использовать
аналоговую схему подключения - см. далее.
Управляющую функцию №4 CAN интерфейса при этом необходимо
выключить (см. стр. 152).
По умолчанию отпирание замка багажника назначено на доп. канал №1.
При подключении необходимо использовать дополнительное реле.

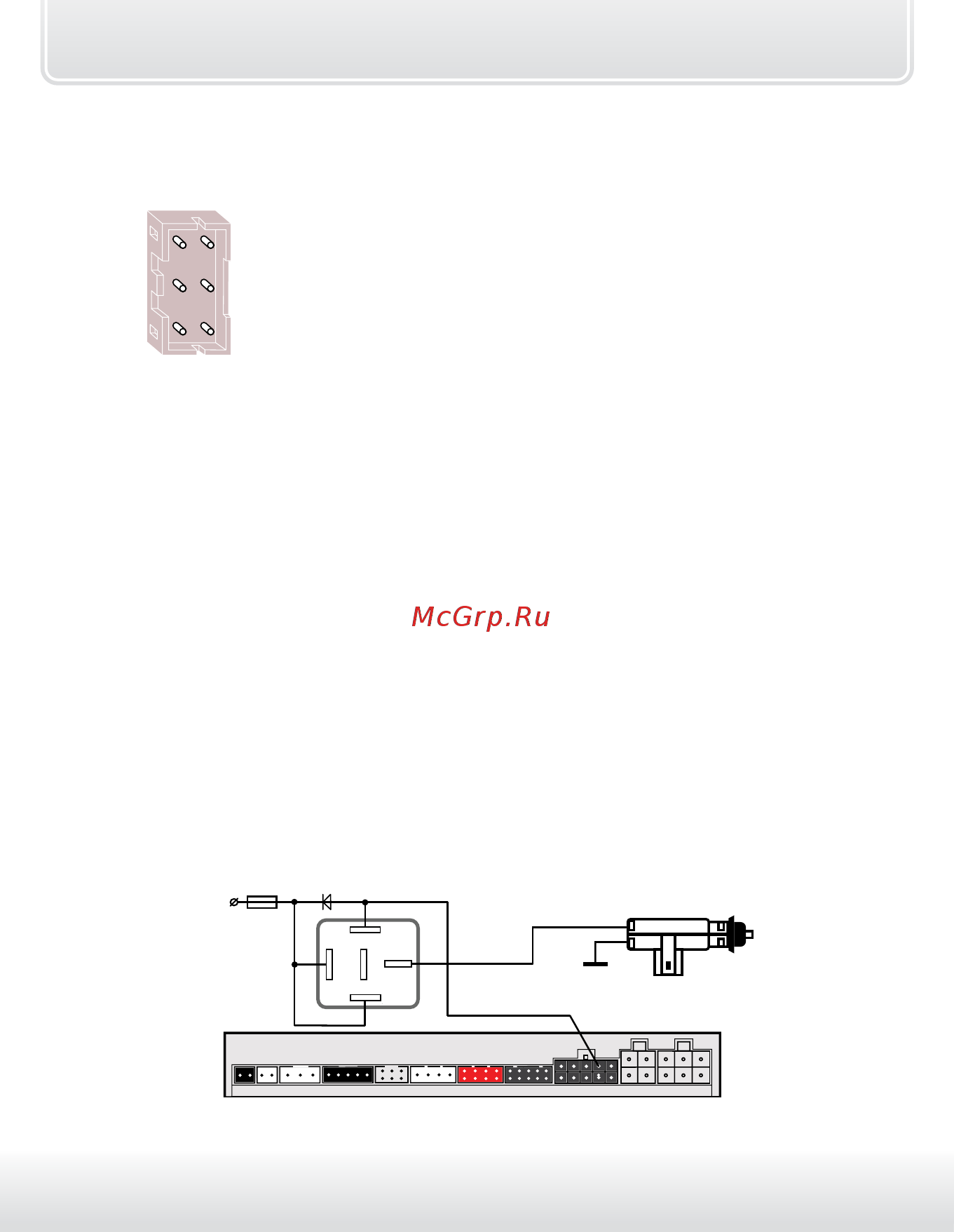

Схема управления замком багажника с помощью доп. канала №1:
желто-черный
провод
VD1
86
30
85
87
87а
+12В
7.5 А
электромеханический
замок багажника
(-)
(+)
