инструкция по установке
163
Перевод центрального блока комплекса в режим SLAVE:
1. Функцию №16 таблицы №1 запрограммируйте на вариант 2.
2. Функцию №10 таблицы №1 апрограммируйте на требуемый
вариант авторизации.
3. Запрограммируйте событие запуска процедуры авторизации
с помощью функции №17 таблицы №1.

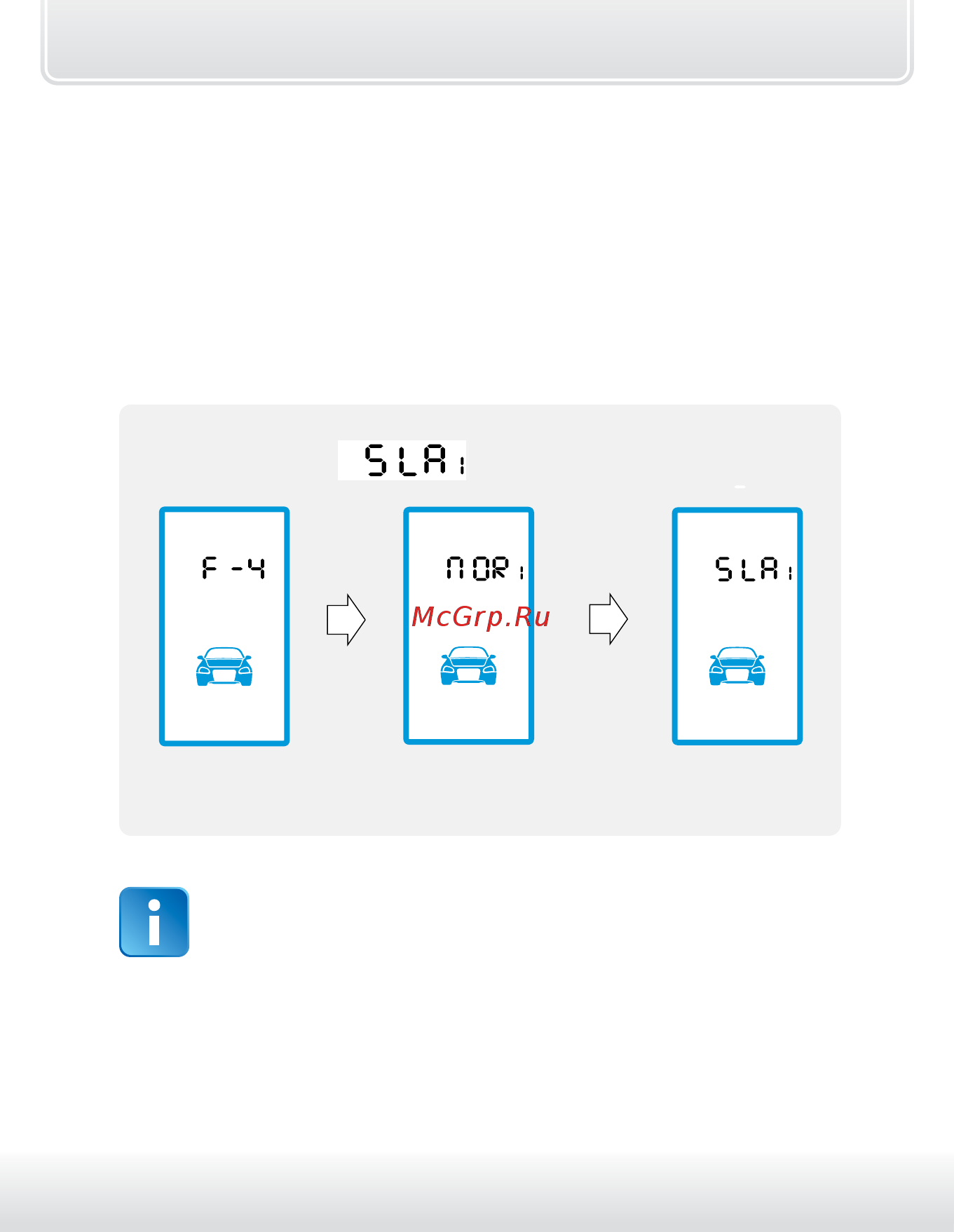

Перевод основного брелка в режим метки
войдите в пункт F-4 меню функций брелка и кнопкой
установите вариант
Для выхода из пункта F-4 длительно нажмите кнопку 4, а для выхода
из меню функций брелка - длительно кнопку 1.
брелок
Настройка радиуса действия основного брелка - метки
Если место стоянки автомобиля находится недалеко от места
пребывания владельца (например, автомобиль стоит под
окнами дома), то возможна ситуация, когда комплекс StarLine
будет постоянно видеть метку. В этом случае существует
возможность проникнуть в автомобиль и уехать на нем,
используя второй штатный брелок или какие-либо другие
способы несанкционированного управления штатной
охранной системой.
