StarLine D95, B95, Е95, A95, B65, Е65, A65
166
Перевод дополнительного брелка в режим метки

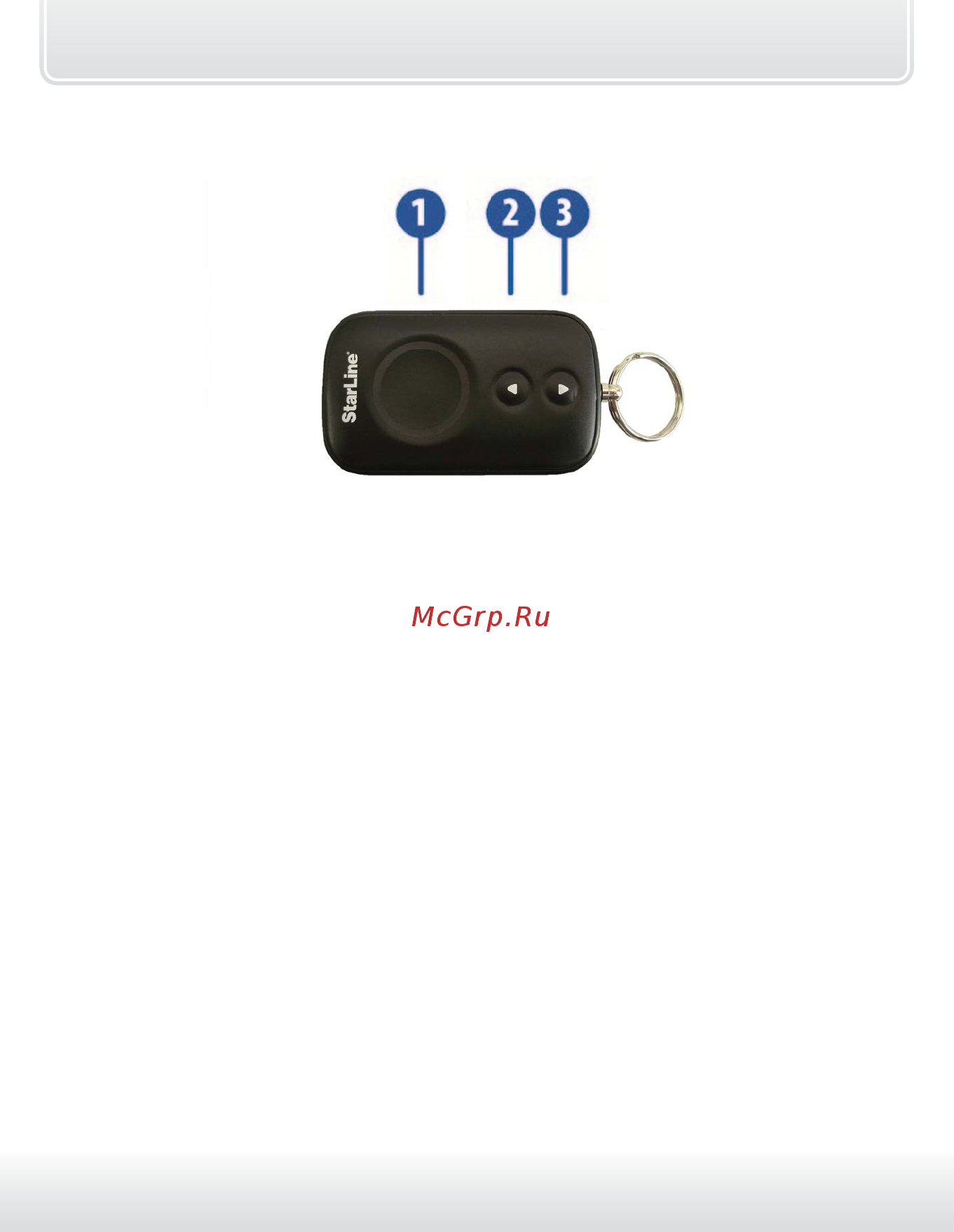

Нажмите и продолжайте удерживать кнопку 3 брелка .
Блокировка кнопок брелка должна быть выключена!
Светодиод индикации начнет светиться
- красным цветом, если брелок находится в обычном режиме работы
- синим цветом, если брелок работает в режиме SLAVE.
Нажмите коротко кнопку 1, если Вы собираетесь перевести брелок в
нормальный режим. Светодиод индикации начнет светиться красным
цветом. Нажмите коротко кнопку 2, если Вы собираетесь перевести
брелок в режим SLAVE. Светодиод индикации начнет светиться синим
цветом. Отпустите кнопку 3.
Настройка радиуса действия
дополнительного брелка - метки
1) Перевод центрального блока в режим настройки радиуса
действия
При выключенной охране нажмите сервисную кнопку 11 раз и
включите
зажигание. Последует 11 сигналов сирены, световые сигналы начнут
периодически вспыхивать (примерно 1 раз в 2 секунды).
