Starline A95 BT 2CAN+2LIN [99/205] Программирование параметров запуска двигателя
![Starline A95 BT 2CAN+2LIN [99/205] Программирование параметров запуска двигателя](/views2/1301357/page99/bg63.png)
инструкция по установке
99
Программирование параметров
запуска двигателя
брелок

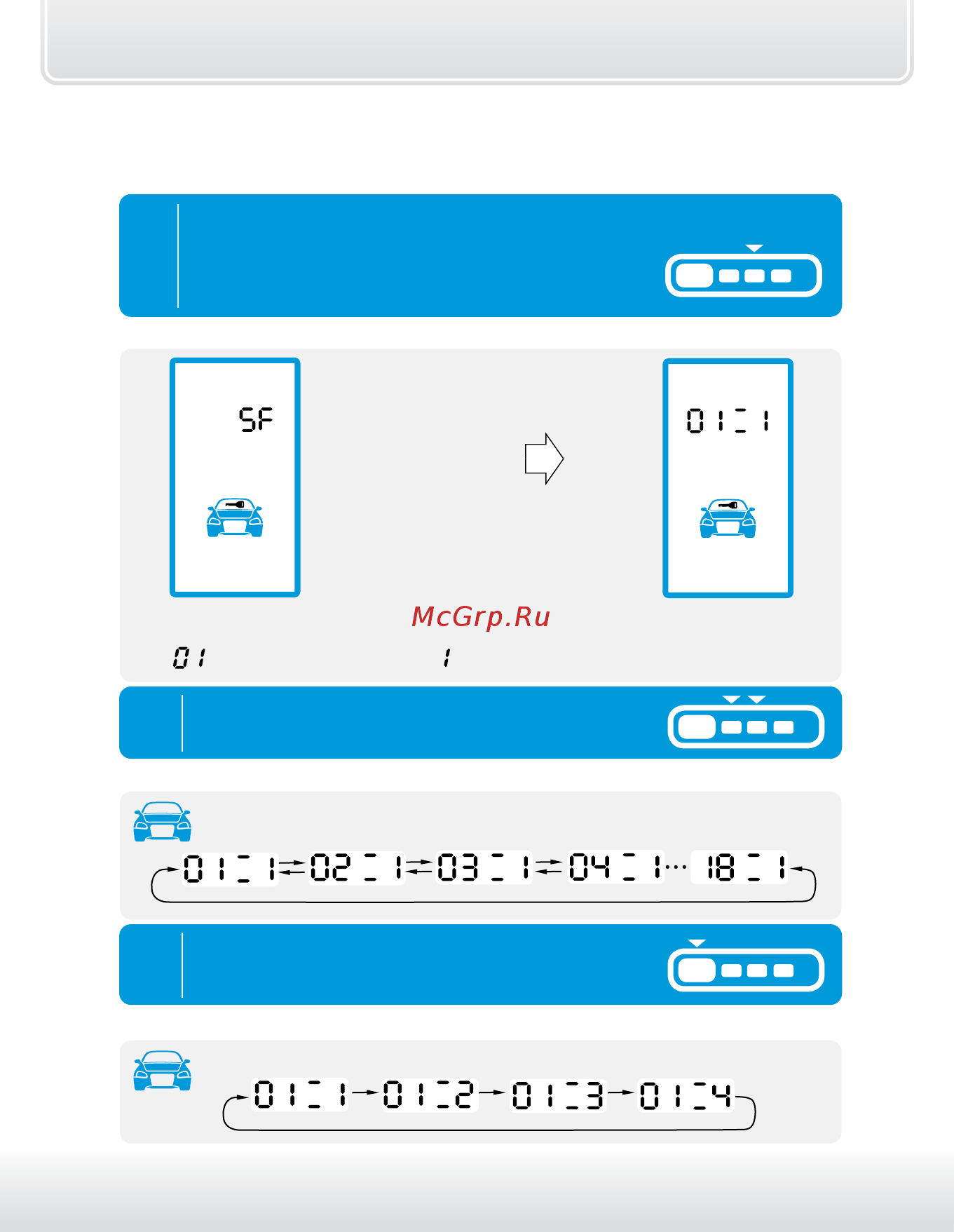

1
Войдите в главное меню программирования
функций (см. стр. 81), выберите пункт SF
и нажмите кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
последует
мелодичный
сигнал;
• появится индикация первой функции таблицы №2 (см. стр. 101):
– номер функции, – текущее состояние функции.
2
короткими нажатиями кнопок 2 или 3
выберите необходимую функцию;
автомобиль
3
коротко нажимайте кнопку 1 для выбора
необходимого состояния функции;
автомобиль
