StarLine D95, B95, Е95, A95, B65, Е65, A65
124
брелок
10

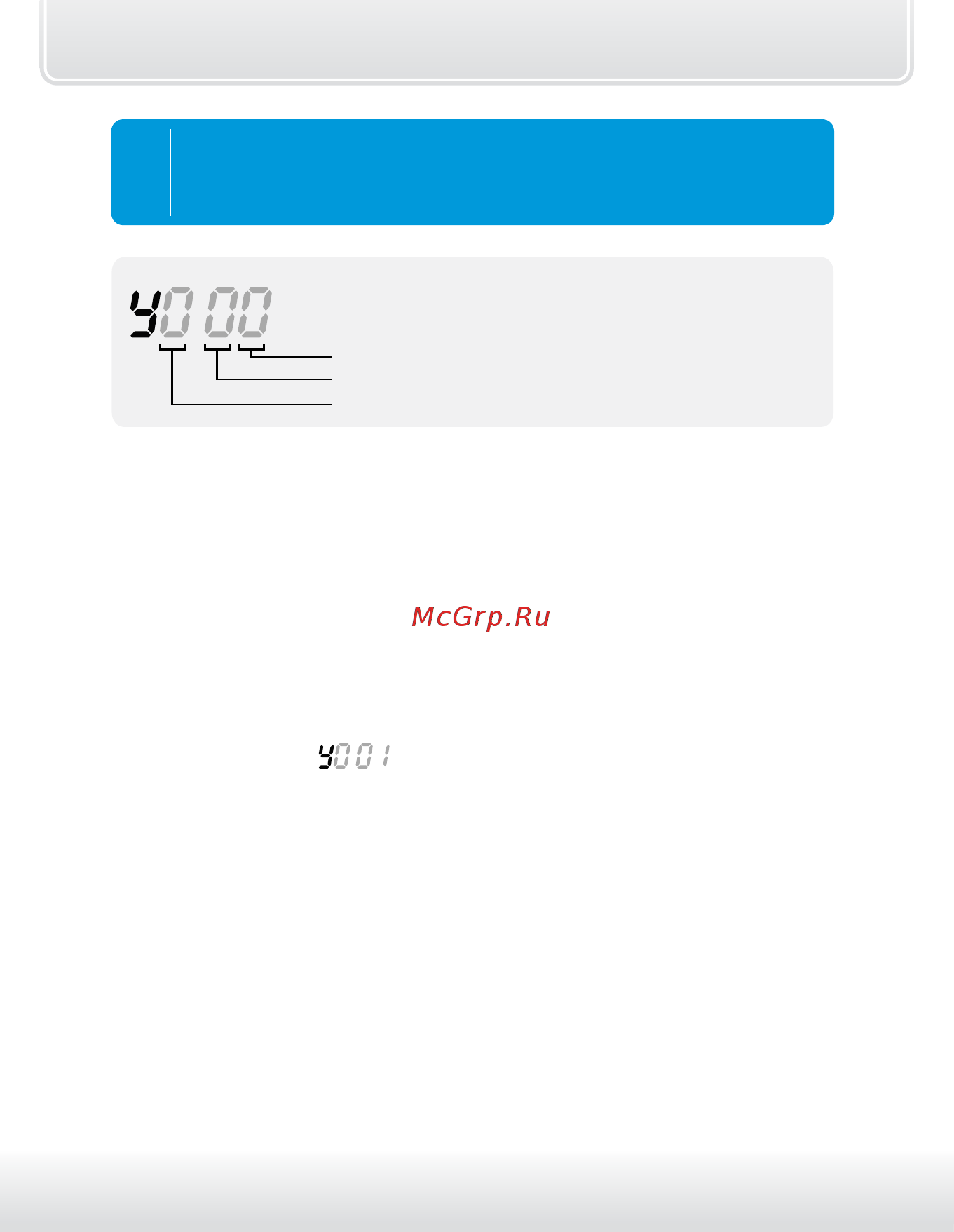

Для перехода к программированию условий включения
нажмите кнопку 3 длительно (до появления звукового
сигнала), а затем коротко:
- на дисплее появится индикация трех возможных
условий включения (см. стр. 135);
выбор условия кнопкой 3,
выбор условия кнопкой 2,
выбор условия кнопкой 1.
Всего можно задать не более 3-х различных условий
включения/выключения. При программировании вместо любого
из нулей кнопками 1,2 и 3 брелка установите цифры (от 1 до 7),
соответствующие номерам необходимых условий.
Порядок следования условий значения не имеет. Например, условие 1
можно задать следующими способами: 001, 010, 100, 110, 101, 011, 111 –
а условия 2 и 4 так: 024, 240, 224 и т. д. Если все 3 цифры нули, это
значит, что условия не выбраны. В этом случае включение/выключение
канала не будет зависеть от условий. Если вместо хотя бы одного нуля
стоит цифра от 1 до 7, то при активации канала будет учитываться это
условие. Например, означает, что канал будет активироваться
при наступлении события включения и только при включенном режиме
охраны (условие 1).
