StarLine D95, B95, Е95, A95, B65, Е65, A65
34

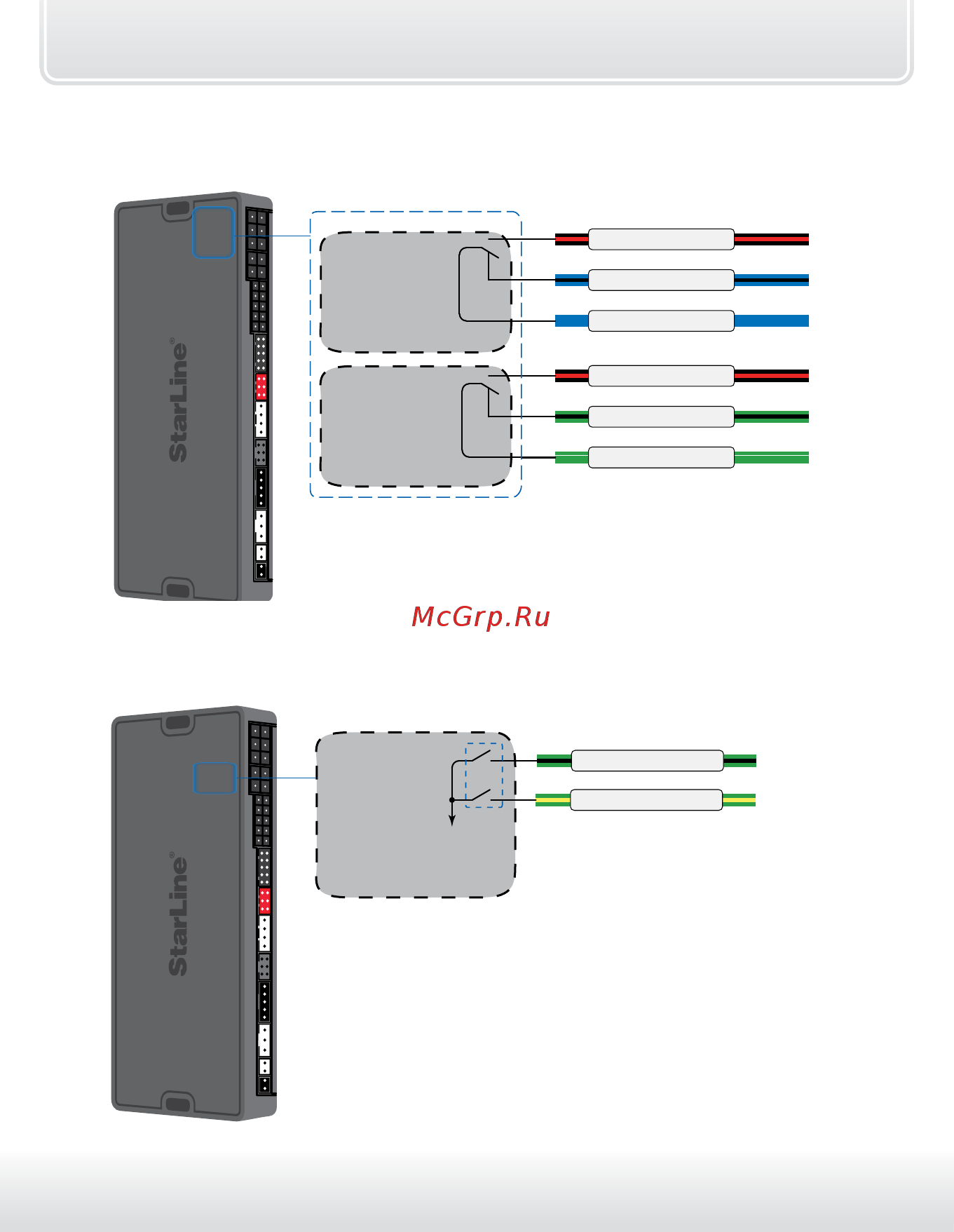

Выходы доп. каналов 7 и 8 представляют собой силовые реле с
максимальным допустимым током 15 А.
Общий
НЗ
НР
Общий
НЗ
НР
синий
сине-черный
черно-красный
зелено-черный
черно-красный
зеленый
Контакты
реле
(доп. канал №8)
Контакты
реле
(доп. канал №7)
Х1
Выход доп. канала №9 представляет собой два контакта силового реле
управления световыми сигналами. Выходной сигнал положительный
+12 В.
Максимальным допустимым ток на каждый выход 7,5 А.
Контакты
реле
управления
(доп. канал №9)
зелено-черный
зелено-желтый
+12 В
Х2
