StarLine D95, B95, Е95, A95, B65, Е65, A65
20
Подключение к цифровым шинам CAN и LIN
Перед подключением к цифровым шинам
CAN и LIN
вашего автомобиля
обязательно ознакомьтесь:
1) с разделом «Программирование CAN и LIN интерфейсов»
(см. стр. 145).
2) с особенностями подключения к цифровым шинам CAN и LIN
Вашего автомобиля.

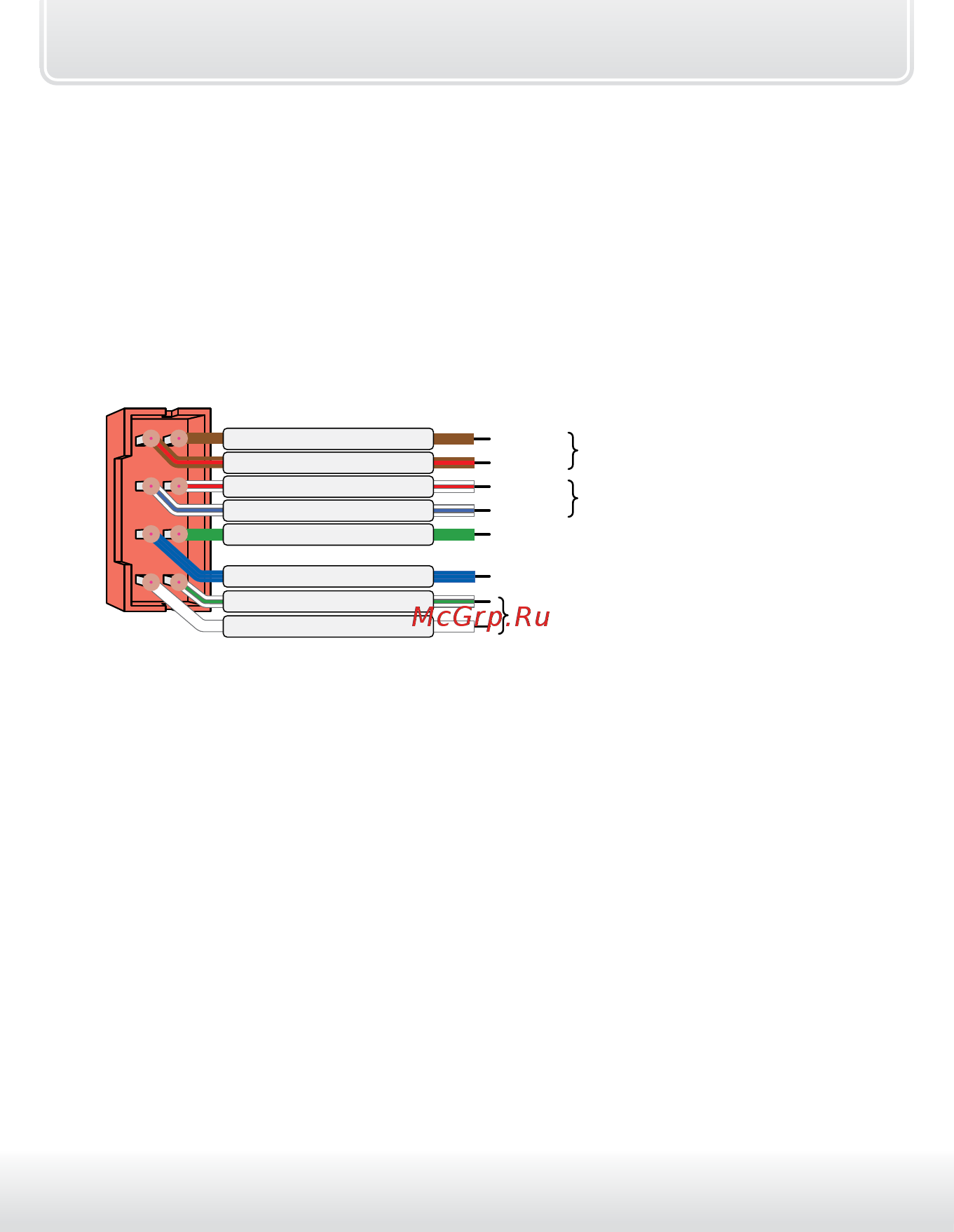

Подключение осуществляется с помощью разъема Х5:
CAN−L
CAN−H
линия B
линия A
CAN−L
CAN−H
шина LIN
бело-красный
бело-синий
бело-зеленый
коричнево-красный
коричневый
белый
синий
Альтернативное управление ЦЗ (-)
Альтернативное управление светом (-)
зеленый
Информацию о подключении и
функциональных возможностях
CAN и
LIN интерфейсов Вашего автомобиля см.
на странице
can.starline.ru
