StarLine D95, B95, Е95, A95, B65, Е65, A65
38
Для функции «вежливой» подсветки можно использовать
любой другой доп. канал, путем присвоения этому доп. каналу
фиксированной функции №34.
Если во время установки комплекса остаются свободными (не
занятыми) силовые доп. каналы №7, №8 и №9, то для упрощения
можно их использовать. Например, можно использовать
силовой доп. канал №9 для функции отпирания замка
багажника, тем самым Вам не нужно будет подключать
дополнительное внешнее реле.
Фиксированная функция 31 — защитная блокировка
стартера
Данный доп. канал №5 может быть использован для защитной
блокировки стартера в режиме турботаймера, охраны с работающим
двигателем или при дистанционном и автоматическом запусках.
Для реализации данной функции необходимо использовать
дополнительное реле, а доп. канал подключить в соответствии со
схемой, приведенной ниже:

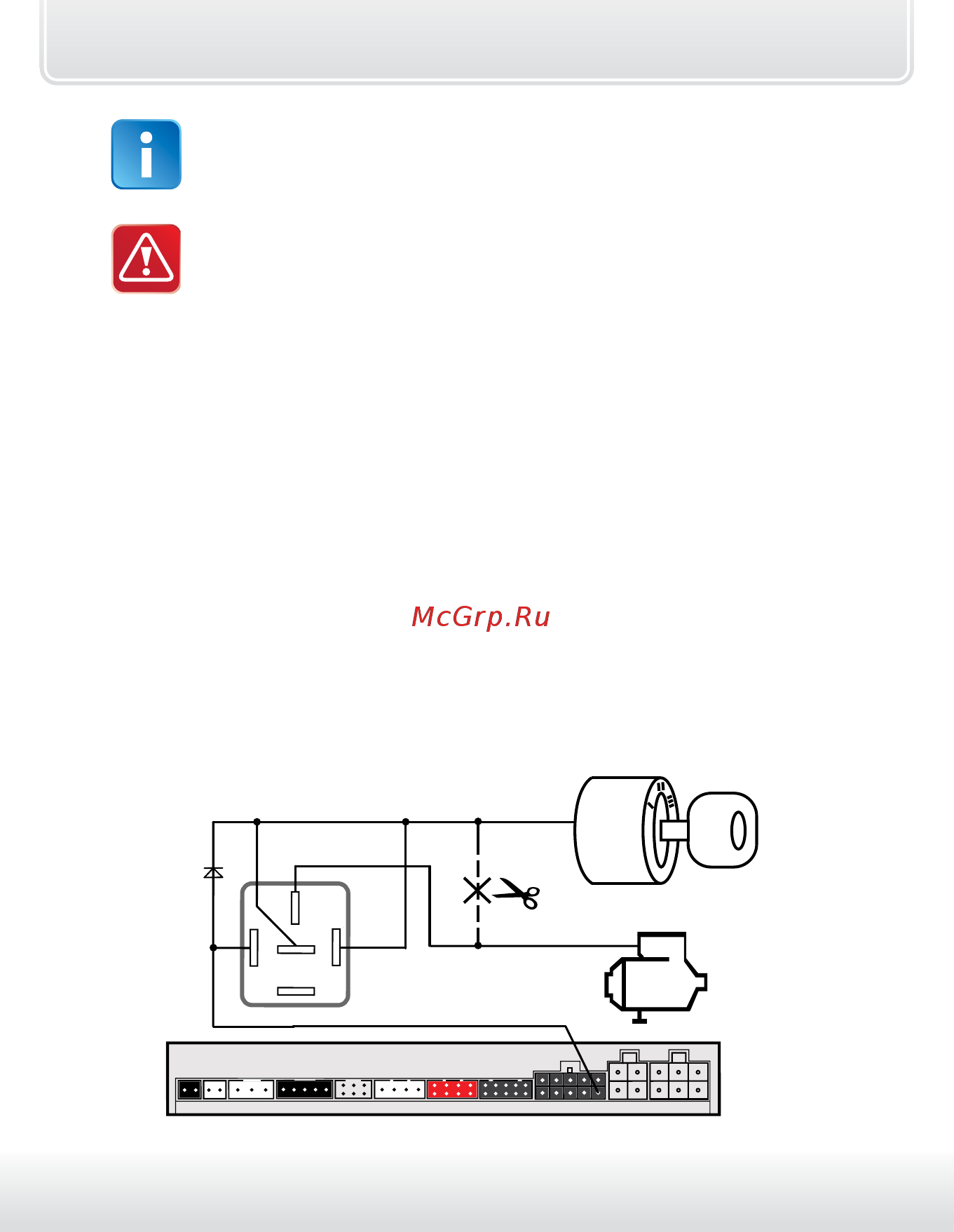

Схема подключения защитной блокировки стартера с помощью
доп. канала №5:
черно-белый провод
VD1
Х3
86
30
85
87
87а
конт. 50
замок
зажигания
стартер
стартер
(-)
(+)
