StarLine D95, B95, Е95, A95, B65, Е65, A65
126
брелок
14

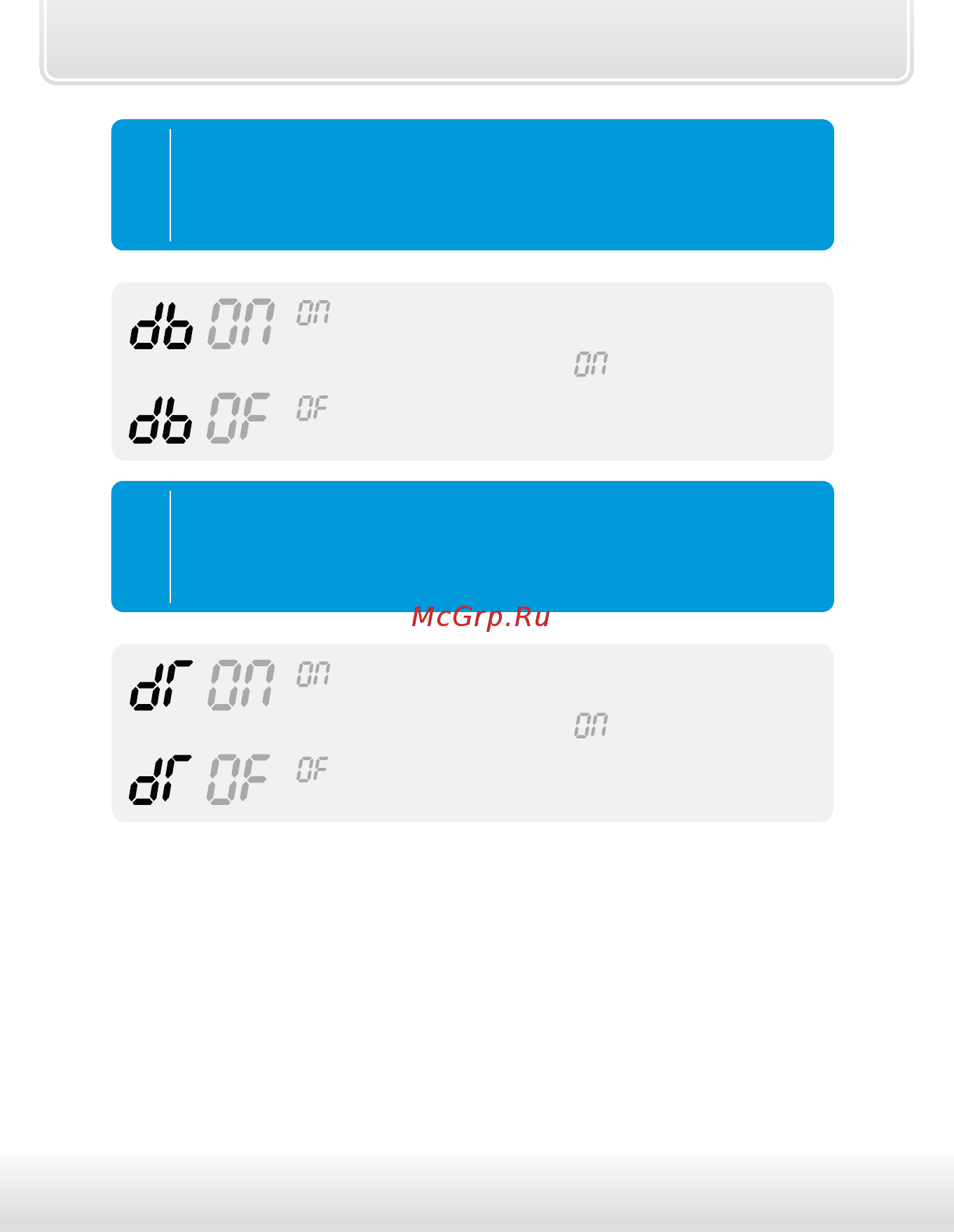

Для перехода к программированию контроля зоны
дверей во время активности доп. канала нажмите кнопку
3 сначала длительно (до появления звукового сигнала), а
затем коротко:
- во время активности доп. канала контроль
зоны дверей включен (изменение - кнопкой 3),
Заводское значение –
- во время активности доп. канала контроль
зоны дверей выключен (изменение - кнопкой 3).
брелок
15
Для перехода к программированию контроля зоны
багажника во время активности доп. канала нажмите
кнопку 3 сначала длительно (до появления звукового
сигнала), а затем коротко:
- во время активности доп. канала контроль
зоны багажника включен (изменение - кнопкой 3),
Заводское значение –
- во время активности доп. канала контроль
зоны багажника выключен (изменение - кнопкой 3).
