StarLine D95, B95, Е95, A95, B65, Е65, A65
64
Синий провод — силовой выход доп. канала №11. Заводская
фиксированная настройка — дублирование аксессуаров.
Необходимость использования данного силового выхода зависит
от конкретной модели автомобиля. Например, если необходима
имитация нажатия педали сцепления или тормоза, то настройте доп.
канал №11 на фиксированную функцию №29. Или выберите другую
необходимую фиксированную функцию (см. стр. 116).

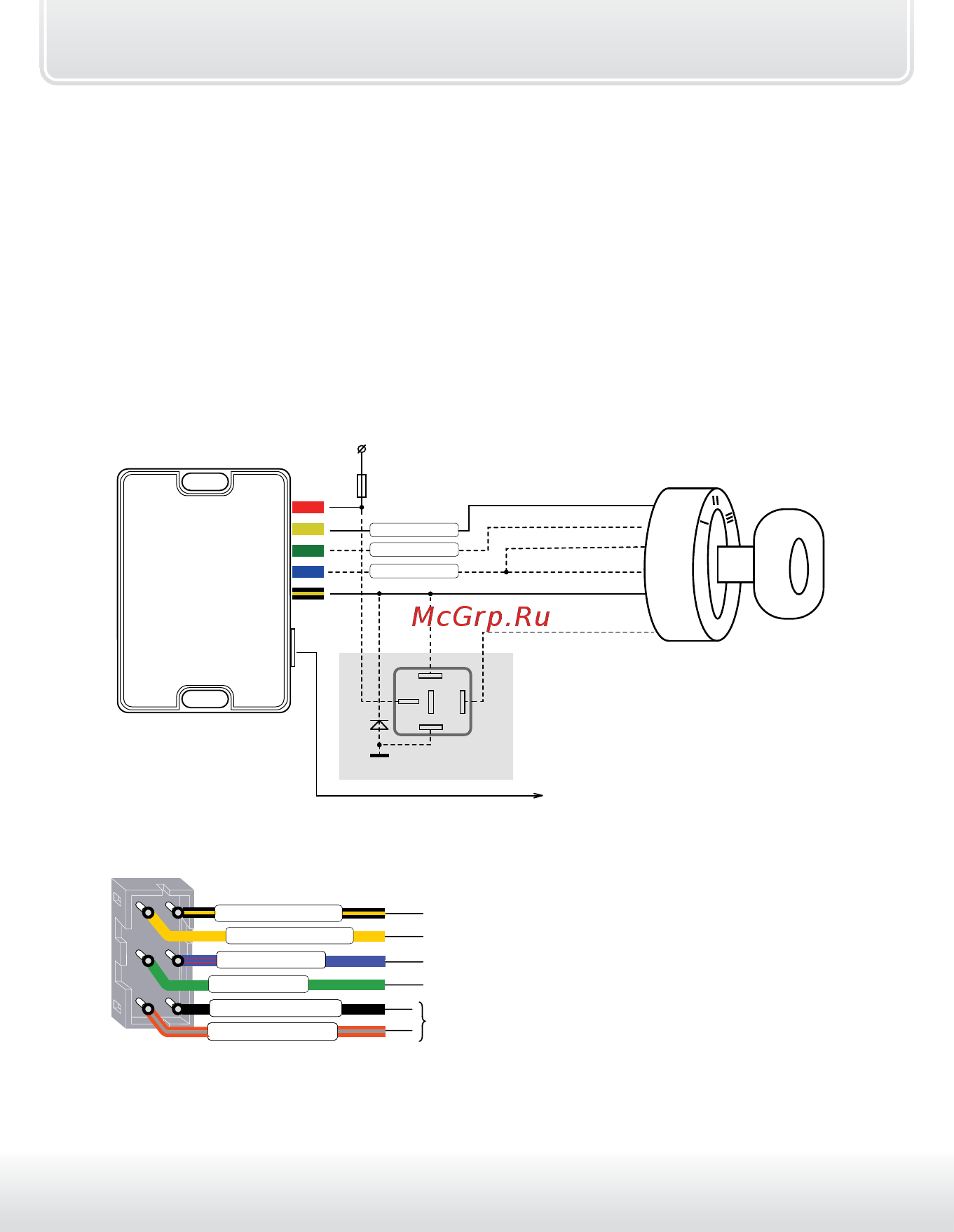

Черно-желтый провод — выход на стартер - подключите к цепи
управления стартером. При необходимости дублирования данной
цепи используйте дополнительное реле (см. схему далее).
VD1
85
30
86
87
87а
30А
+12В
StarLine
замок
зажигания
(дублирующий
выход)
силовой модуль
к разъему Х7 блока комплекса
стартер 2
VD1-1N4007 или аналоги
«
15
»
«
50
»
стартер
зажигание
зажигание 2
аксессуары 2
зажигание 2
«
15/2
»
(-)
(+)
доп. канал №11
доп. канал №12
доп. канал №10
Доп. канал №12 (-) (заводская настройка - зажигание 2)
Выход на стартер (-)
разъем Х7 (слаботочные выходы)
Доп. канал №11 (-) (заводская настройка - аксессуары)
Доп. канал №10 (-) (заводская настройка - зажигание)
Датчик темп. двигателя
(в комплекте D95, B95, Е95, A95)
синий
желтый
черный
зеленый
оранжево-серый
черно-желтый
