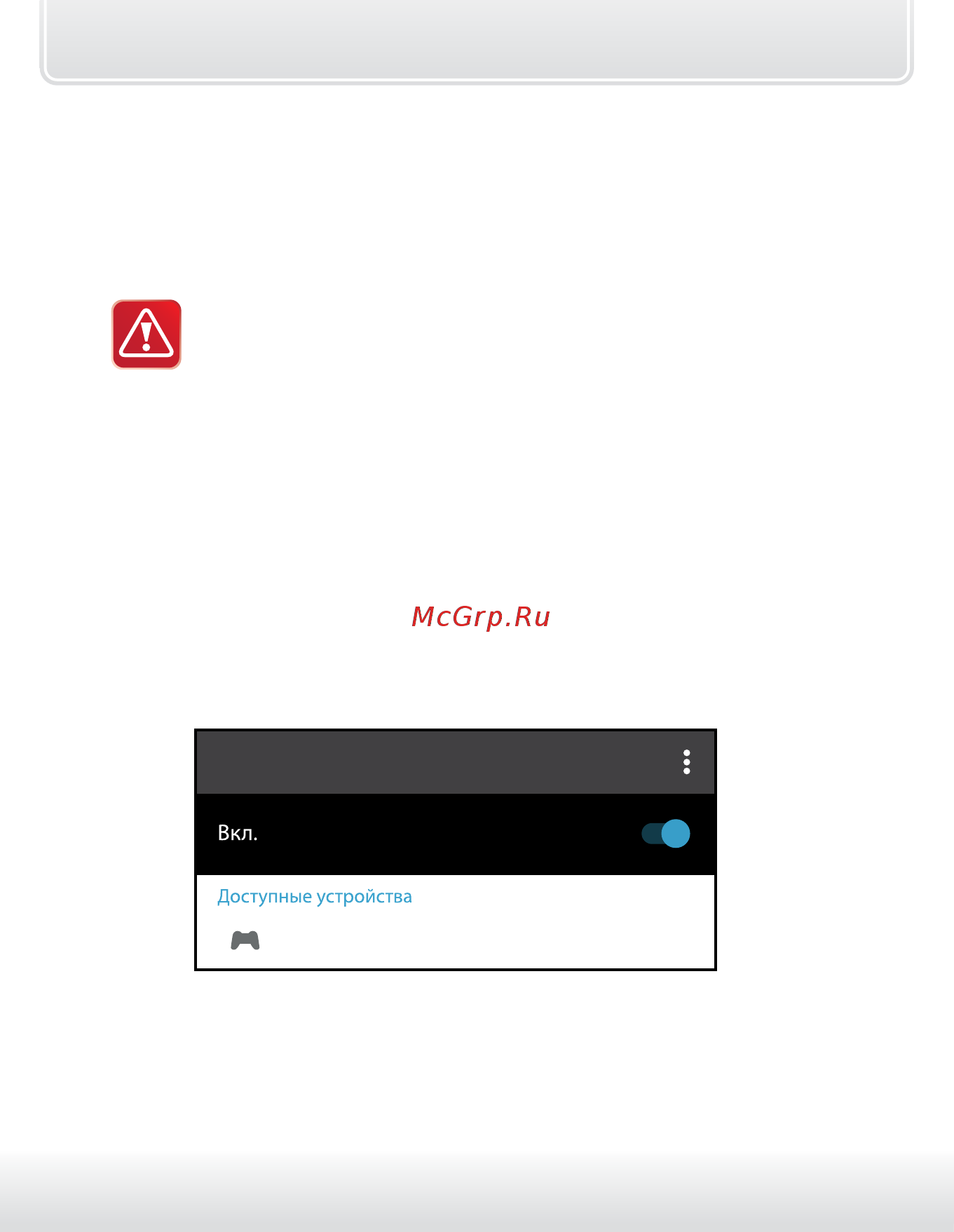

StarLine D95, B95, Е95, A95, B65, Е65, A65
184
Сопряжение мобильного телефона
с комплексом StarLine
При первом соединении мобильного телефона с охранным комплексом
по протоколу Bluetooth Smart необходимо выполнить процедуру
сопряжения.
Перед запуском процедуры сопряжения убедитесь, что
поблизости нет других устройств, которые находятся в
режиме сопряжения. При необходимости деактивируйте
Bluetooth на этих устройствах на время сопряжения.
Для запуска процедуры сопряжения необходимо при
выключенном режиме охраны выполнить следующие действия:
1. При выключенном зажигании нажмите сервисную кнопку 12 раз.
2. Включите зажигание. Последуют 12 сигналов сирены,
подтверждающих вход в режим сопряжения.
3. Активируйте режим поиска по
Bluetooth
в настройках телефона.
4. После активации режима поиска по
Bluetooth
в списке доступных
устройств на экране телефона отобразится устройство с именем
SLBLE, как показано на рисунке ниже:
Bluetooth
SLBLE
5. Выберите устройство с именем SLBLE.
