StarLine D95, B95, Е95, A95, B65, Е65, A65
70

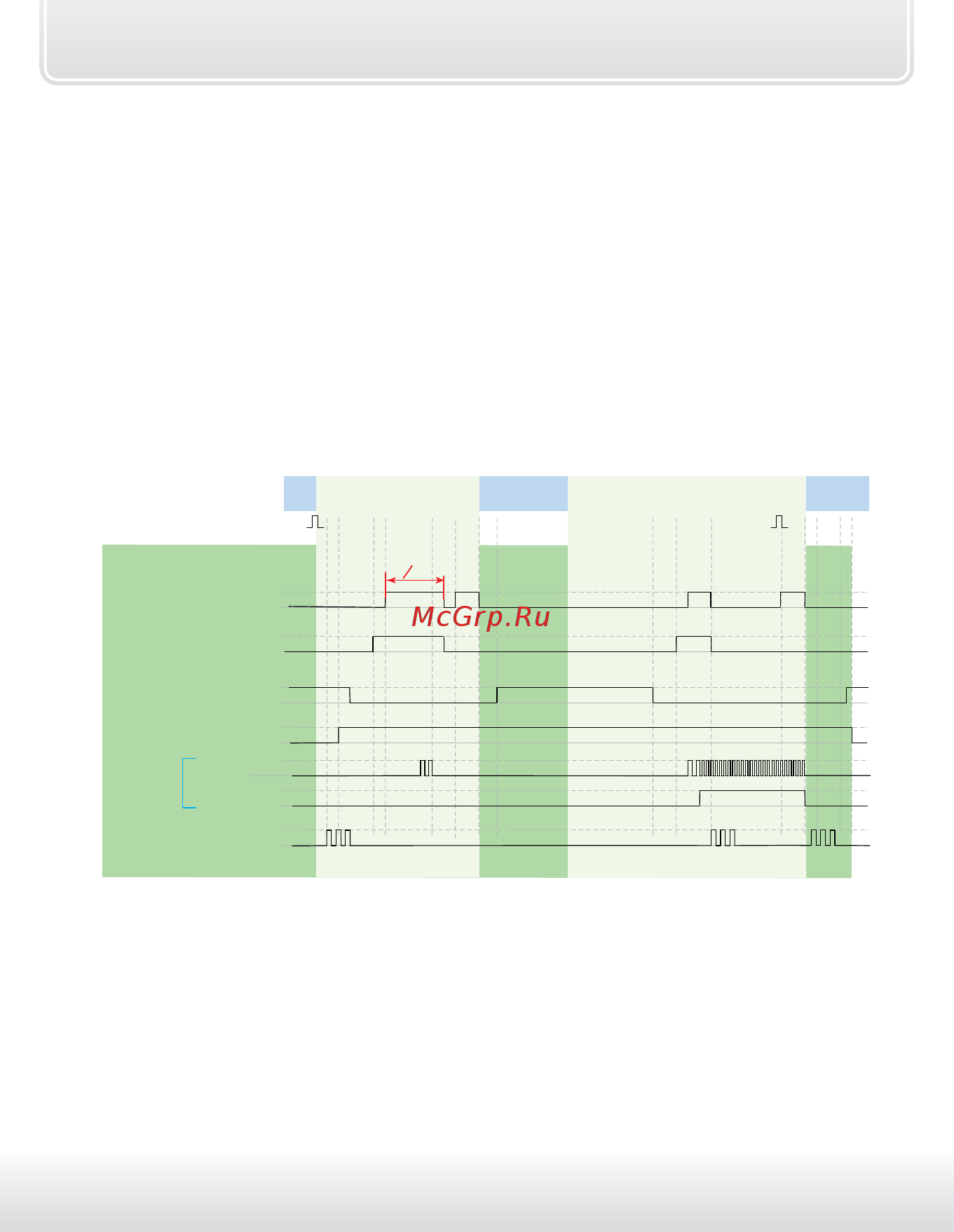

Импульс 6 секунд на кнопку «старт-стоп»
Для выбора данного варианта запрограммируйте функцию 1 таб. №2 на
вариант 3 или 4, функцию 14 табл. № 2 на вариант 4.
В этом случае комплекс будет имитировать нажатие кнопки «старт-
стоп» (черно-желтый провод силового модуля) до момента пока
двигатель не заведется, а затем StarLine отпустит кнопку.
Для варианта 1 функции 10 табл. № 2 максимальное время ожидания
запуска двигателя – 6 секунд.
Для варианта 2, 3 или 4 функции 10 табл. № 2 максимальное время
ожидания запуска двигателя – 45 секунд.
Обход иммобилайзера
(розовый провод, разъем X3)
Внешняя блокировка
(черно-красный, разъем X3)
тахосигнал
«+» генератора
черно-желт. провод
силового модуля
Команда
Попытка №2
(успешно)
Попытка №1
(неуспешно)
«запуск»
«остановка»
серо-черный
провод,
разъем Х3
Длительность регулируется
функцией 10 табл. №2
заводская настр. - свет. сигналы,
доп. канал №9
зелено-черн. и зелено-желт.
провода, разъем Х2
доп. канал №11
заводская настр. - аксессуары
синий провод силового модуля
