инструкция по установке
141
Пример настройки доп. канала №6 на активацию из
мобильного приложения
Для того, чтобы доп. канал активировался из мобильного приложения
необходимо, чтобы:
• он был гибко запрограммирован (стр. 119);
• в качестве события включения было выбрано событие 34, 33 или 36;
• выбранное событие включения должно соответствовать варианту
настройки функции 14 таблицы №1;
Например, если функция 14 таб. №1 настроена на вариант 1 (привязка к
событию 34), то и в гибком программировании доп. канала №6 следует
выбрать событие включения 34:

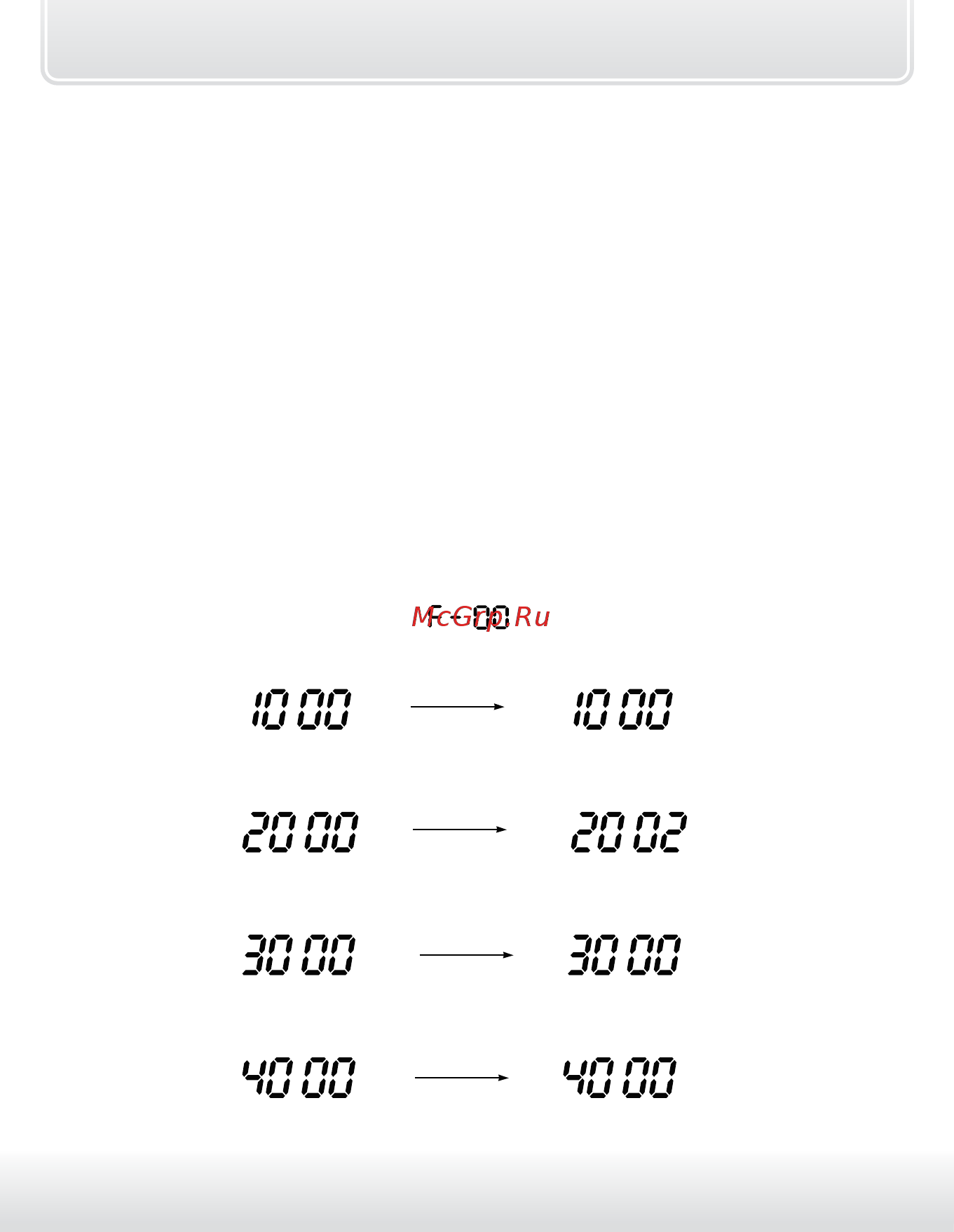

Последовательность действий:
1. Войдите в главное меню программирования функций
комплекса (см. стр. 81)
и выберите доп. канал №6
(СН 06). Выберите значение для перехода в гибкое
программирование. На дисплее отобразится время задержки Т1.
Оставьте время задержки первого импульса равным 000.
2. Перейдите к программированию длительности первого импульса
(Т2). Коротким нажатием кнопки 3 задайте его длительность – 2 сек.
3. Перейдите к программированию задержки второго импульса
относительно первого. Оставьте время задержки равным 000.
4. Перейдите к программированию длительности второго импульса.
Оставьте длительность второго импульса равным 000.
