инструкция по установке
37
Фиксированная функция №20 — имитация открывания
двери
Фиксированная функция №20 может быть использована для:
- имитации открывания двери водителя по окончании дистанционного
запуска. На некоторых моделях автомобилей после окончания
дистанционного запуска остаются включенными аудиосистема или
ближний свет фар. Имитация открывания двери позволяет выключить
эти системы.
По умолчанию функция имитации открывания двери назначена на доп.
канал №3.
Фиксированная функция №34 — «вежливая» подсветка
салона
Комплекс имеет выход, который может быть использован для
подключения к салонному освещению для реализации функции
«вежливая» подсветка салона.
По умолчанию функция «вежливой» подсветки назначена на доп.
канал №4.

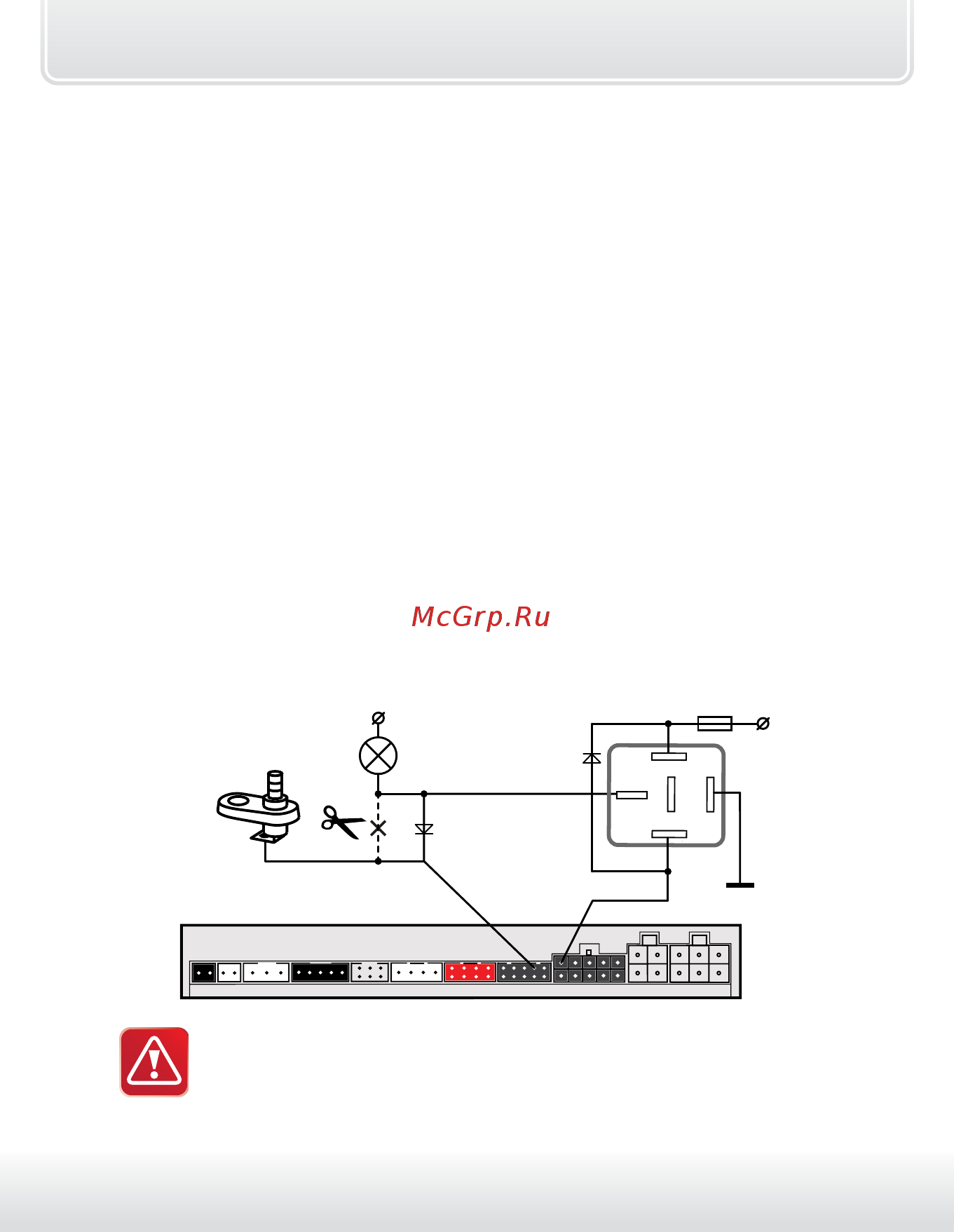

Схема реализации функции «вежливая» подсветка салона:
1 А
синий
провод
+12В
лампа
салонного
освещения
концевые
выключатели
дверей
сине-черный
провод
86
30
85
87
87а
(-)
(+)
VD1
VD2
+12В
Диод VD2 должен быть рассчитан на соответствующий ток,
который определяется мощностью ламп освещения салона.
