инструкция по установке
125
брелок
11

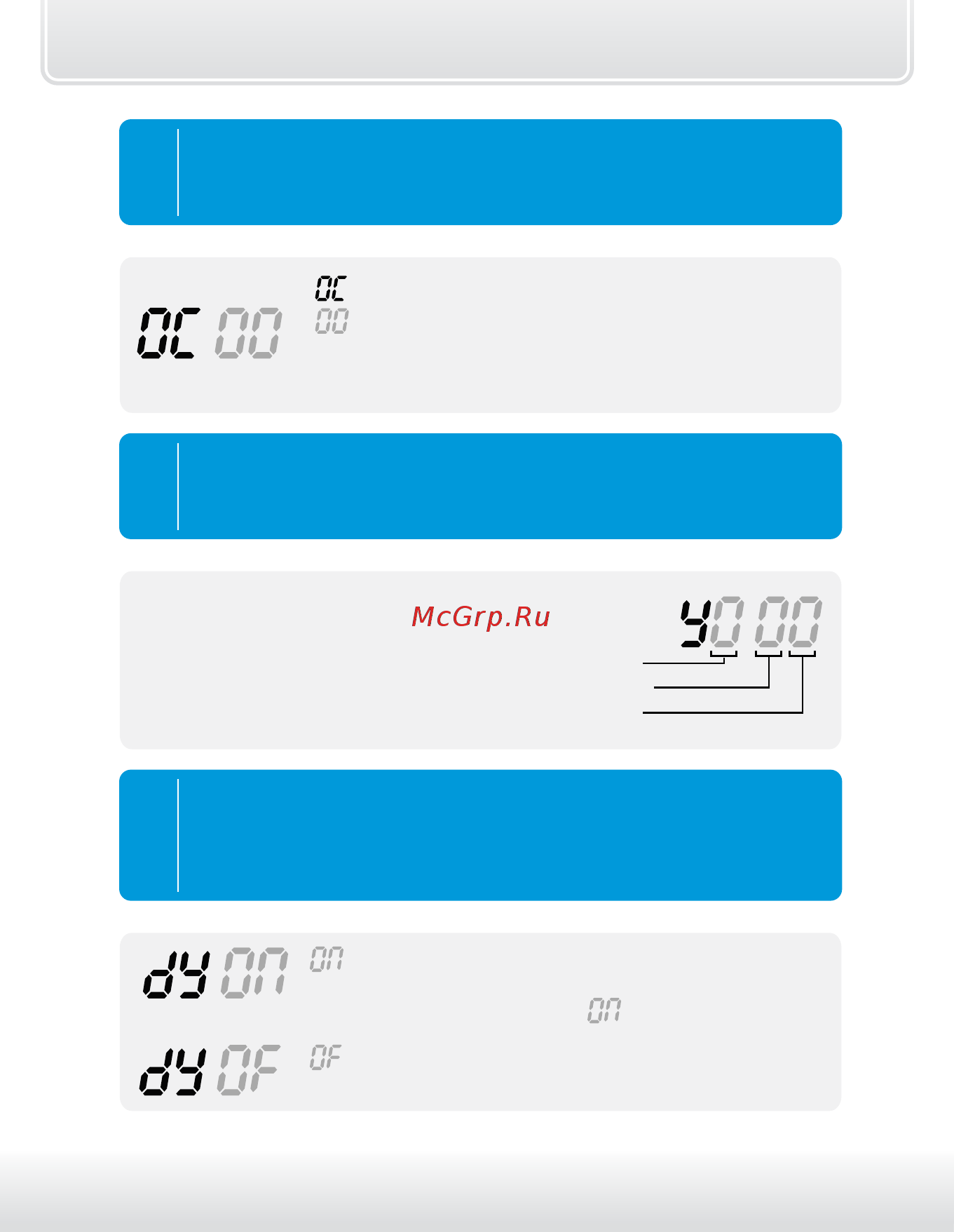

Для перехода к программированию события
выключения нажмите кнопку 3 длительно
(до появления звукового сигнала), а затем коротко:
- событие выключения (остановка);
- номер события выключения (см. стр. 128).
Нажатие кнопки 2 прибавляет десятки.
Нажатие кнопки 3 прибавляет единицы.
брелок
12
Д
ля перехода к программированию условий выключения
нажмите кнопку 3 длительно (до появления звукового
сигнала), а затем коротко:
появится индикация
условий
выключения
(см. стр. 135).
Выбор условия кнопкой 3,
выбор условия кнопкой 2,
выбор условия кнопкой 1.
брелок
13
Для перехода к программированию контроля датчика
удара во время активности доп. канала нажмите кнопку
3 сначала длительно (до появления звукового сигнала),
а затем коротко:
- во время активности доп. канала датчик
удара ВКЛЮЧЕН (изменение - кнопкой 3),
Заводское значение –
- во время активности доп. канала датчик
удара ВЫКЛЮЧЕН (изменение - кнопкой 3).
