Starline A95 BT 2CAN+2LIN [185/205] Bluetooth
![Starline A95 BT 2CAN+2LIN [185/205] Bluetooth](/views2/1301357/page185/bgb9.png)
инструкция по установке
185

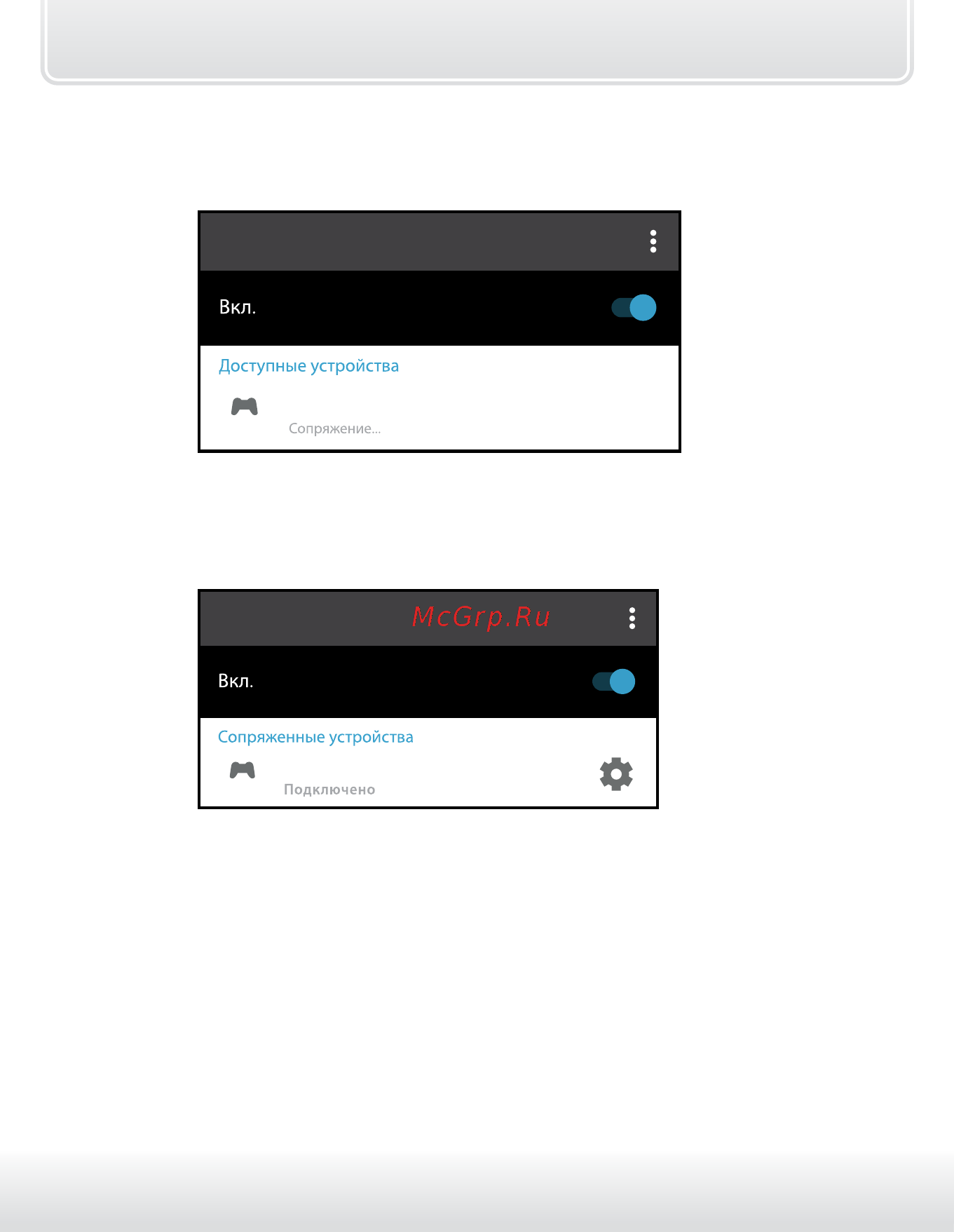

6. После выбора данного устройства произойдет сопряжение
мобильного телефона владельца с комплексом StarLine,
т.е. произойдет
привязка телефона к комплексу StarLine.
Bluetooth
SLBLE
7. Последуют подтверждающие сигналы сирены. Количество
сигналов будет соответствовать количеству подключенных
устройств. Устройство с именем SLBLE отобразится в списке
сопряженных устройств на экране мобильного телефона.
Bluetooth
SLBLE
8. При необходимости сопряжения со вторым мобильным
телефоном отключите режим Bluetooth в настройках первого
телефона.
9. Активируйте режим поиска по
Bluetooth
в настройках второго
телефона. В списке доступных
Bluetooth
устройств для второго
телефона также выберите устройство SLBLE.
Привязку нескольких телефонов необходимо выполнять внутри
одной процедуры сопряжения. Максимальное количество
привязанных телефонов – 4.
10. Выключите зажигание. Сопряжение завершено.
