инструкция по установке
61
При подключении к доп. каналу управление подогревателем возможно
как по цифровой шине (схема 1), так и аналоговым способом (схема 2
или схема 3). В случае управления по цифровой шине выберите для
слаботочного доп. канала фиксированную функцию 32 (для управления
Webasto) или 37 (для управления Eberspacher), при аналоговом
управлении - 33, при импульсном управлении - 40 (см. подробнее стр. 118).

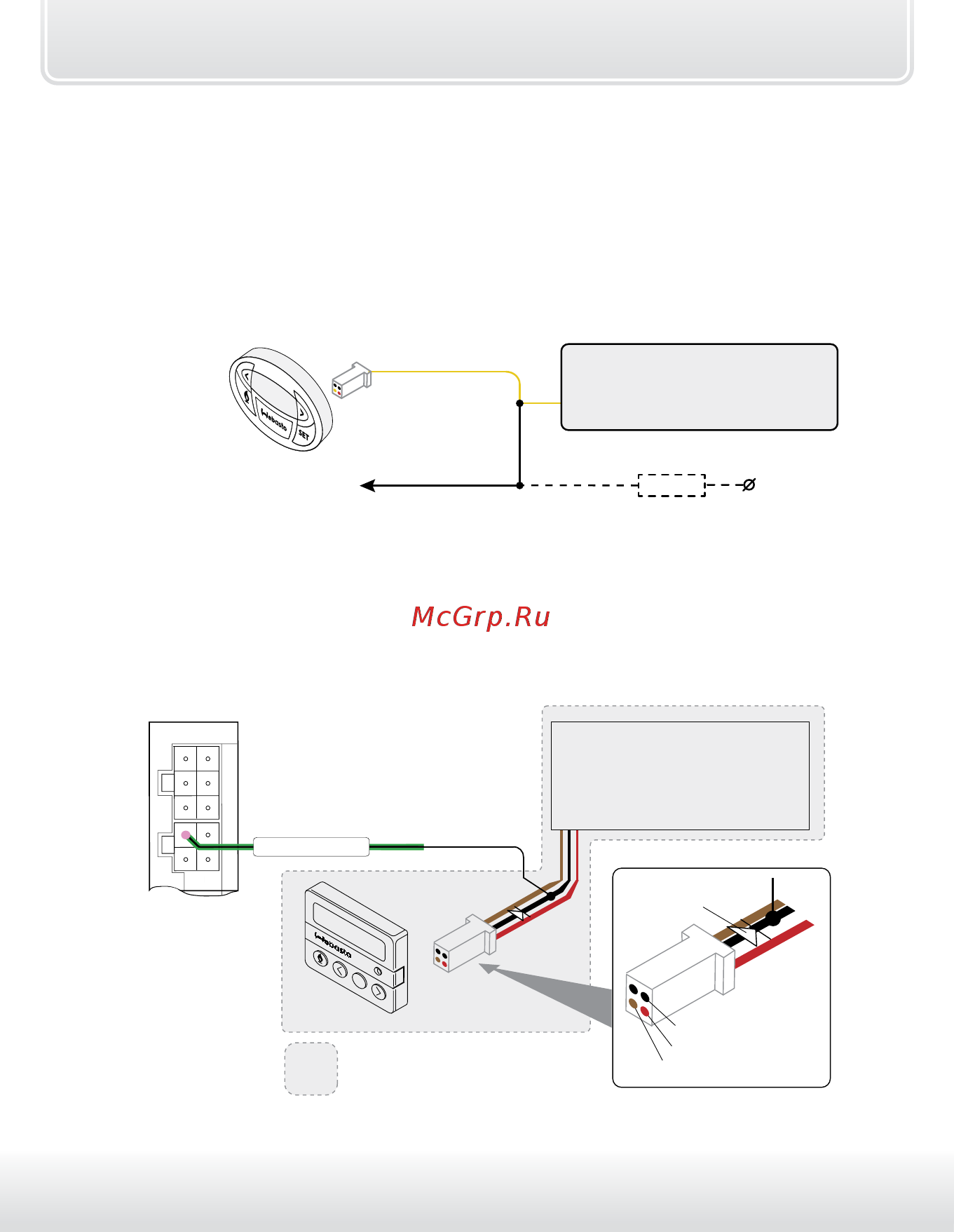

Схема 1. Подключение по цифровой шине
Таймер
Желтый
Подключите к любому слаботочному
доп. каналу (№1 - №6), которому предварительно
присвойте фиксированную функцию 32
(для управления Webasto)
или 37 (для управления Eberspacher)
Подключение резистора может
понадобиться, если нет таймера
+ 12 В
10 - 30 кОм
Блок управления
автономным подогревателем
Схема 2. Аналоговое и импульсное подключение Webasto
SET
Таймер
— Оборудование Webasto
Подключите, например, к силовому
доп. каналу №9
(зелено-черный провод разъема Х2),
которому предварительно присвойте
фиксированную функцию 33 или 40
Out (Черный)
Доп. диод
(1N4007)
«+» (Красный)
«-» (Коричневый)
Блок управления
автономным отопителем
Webasto
Х2
зелено-черный
