Starline A95 BT 2CAN+2LIN [32/205] Подключение звуковых сигналов
![Starline A95 BT 2CAN+2LIN [32/205] Подключение звуковых сигналов](/views2/1301357/page32/bg20.png)
StarLine D95, B95, Е95, A95, B65, Е65, A65
32
Подключение звуковых сигналов

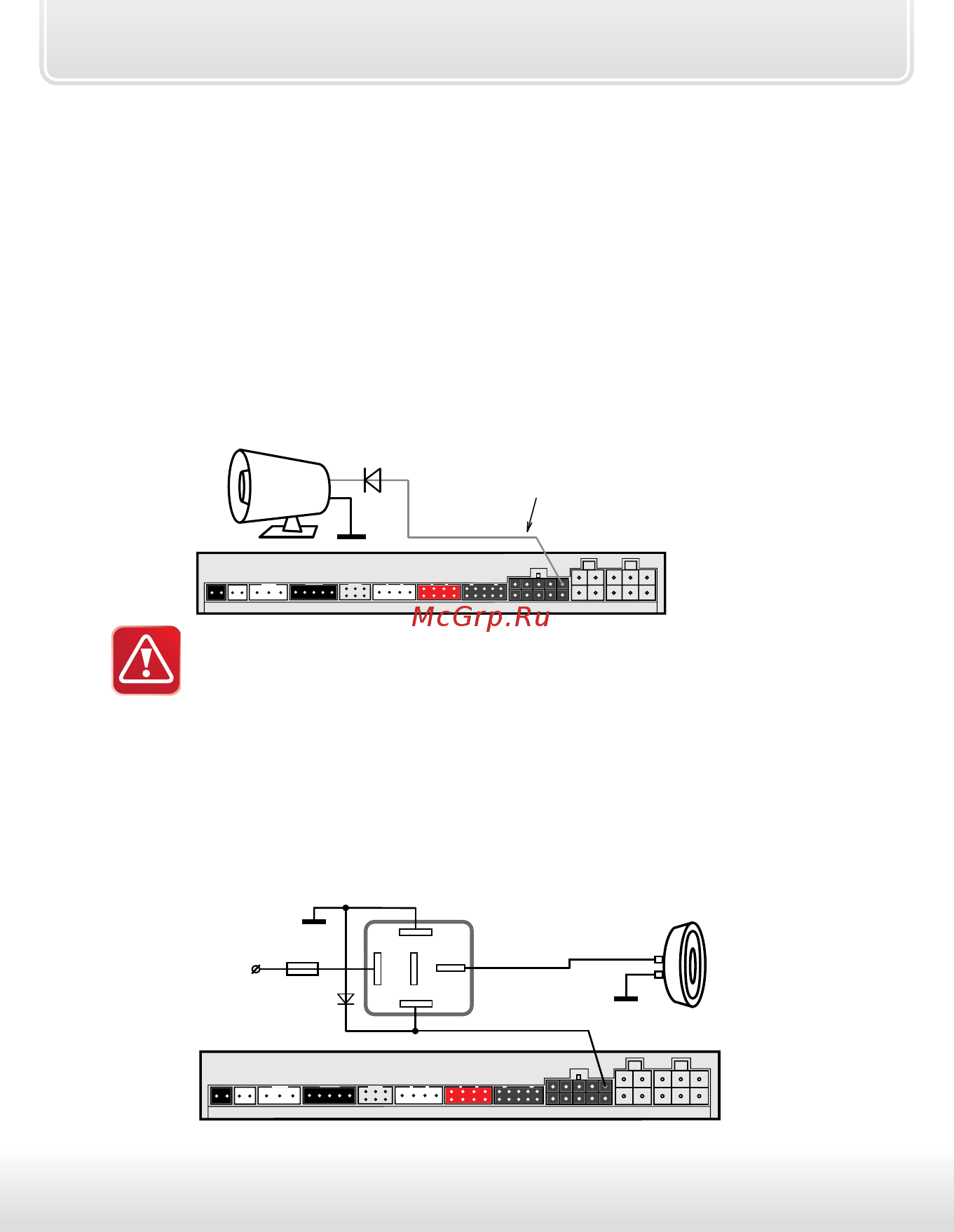

Для подключения звуковых сигналов используется серый провод
10 - контактного разъема Х3 – положительный выход управления.
При подключении обычной сирены данный выход подключите
напрямую к цепи питания сирены, функция 6 таб. №1 при этом
должна быть запрограммирована на вариант 1. В этом случае
громкость сигналов подтверждения (сигналов, которые звучат при
включении и выключении охраны) может быть отрегулирована в
главном меню программирования (см. стр. 110). Если сигналы сирены
отсутствуют, установите в цепь питания сирены дополнительный диод
(рассчитанный на ток потребления сирены), как показано на рисунке:
VD1
серый провод
Х3
Предельное допустимое
значение тока нагрузки - 2 А !
Регулировка громкости сигналов подтверждения возможна
только при выборе варианта 1 функции 6 таб. №1 (см. стр. 85).
При использовании автономной сирены серый провод
подключите к цепи управления сиреной. В цепь питания автономной
сирены рекомендуем устанавливать дополнительный предохранитель
3 А (см. схему подключения на стр. 78). Регулировка громкости сигналов
подтверждения при использовании автономной сирены невозможна!
Для подключения клаксона необходимо использовать дополнительное
реле, при этом для функции 6 таб. №1 следует выбрать вариант 2, 3, 4:
серый провод
VD1
86
30
85
87
87а
+12В
15 А
Х3
клаксон
(-)
(+)
