инструкция по установке
29
контрольная
лампа на панели
приборов
+12В
VD1
лампа
стоп -
сигналов
концевой
выключатель
педали
тормоза
+12В
концевой
выключатель
стояночного
тормоза
сине - красный
оранжево -
фиолетовый
положи -
тельный вход
отрицатель -
ный вход
1 кОм

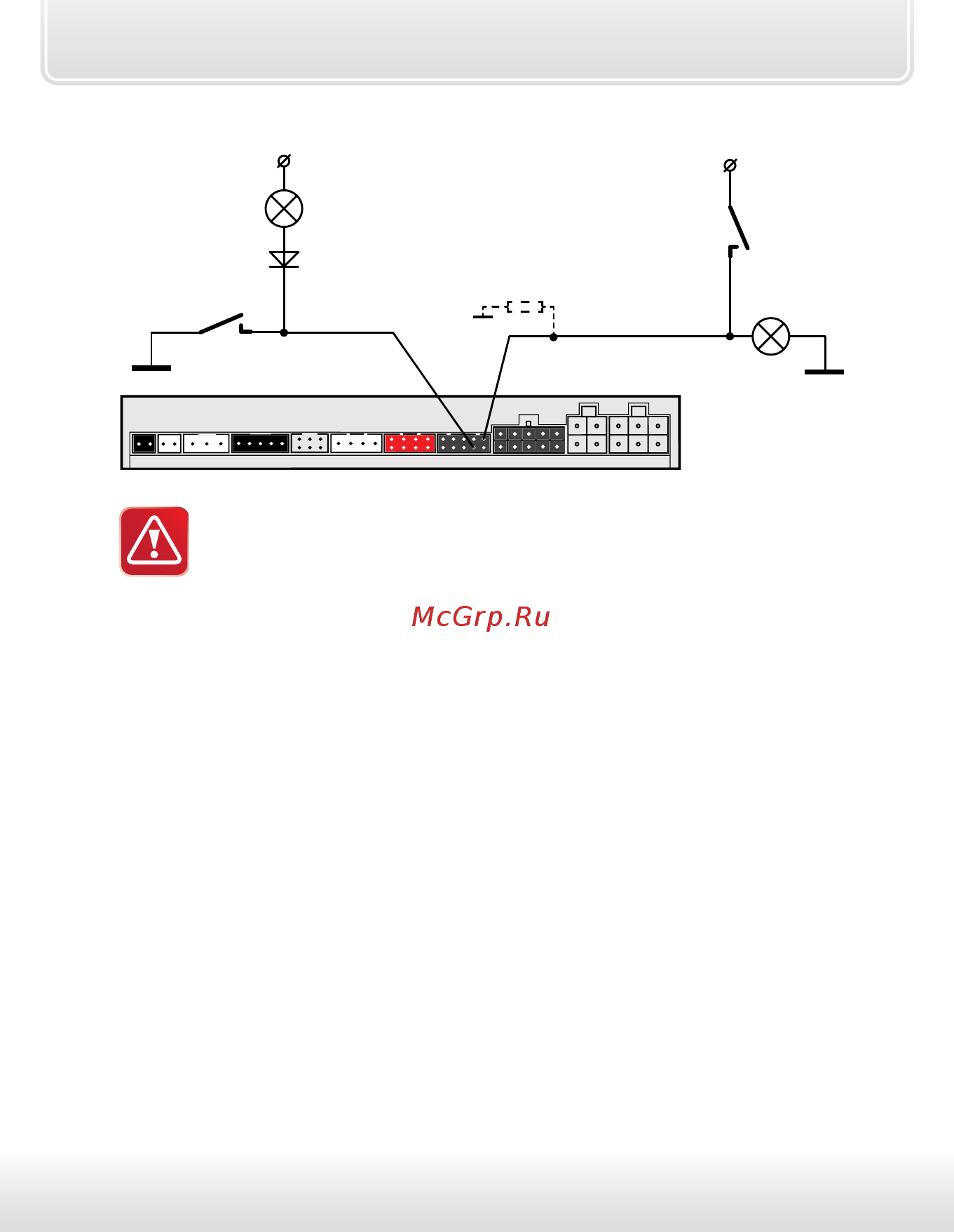

При подключении к стояночному тормозу необходимо
подключить диод (VD1 - 1N4007) в разрыв штатного провода
стояночного тормоза и подсоединить вход комплекса между
катодом диода и концевым выключателем.
