StarLine D95, B95, Е95, A95, B65, Е65, A65
84
4.2

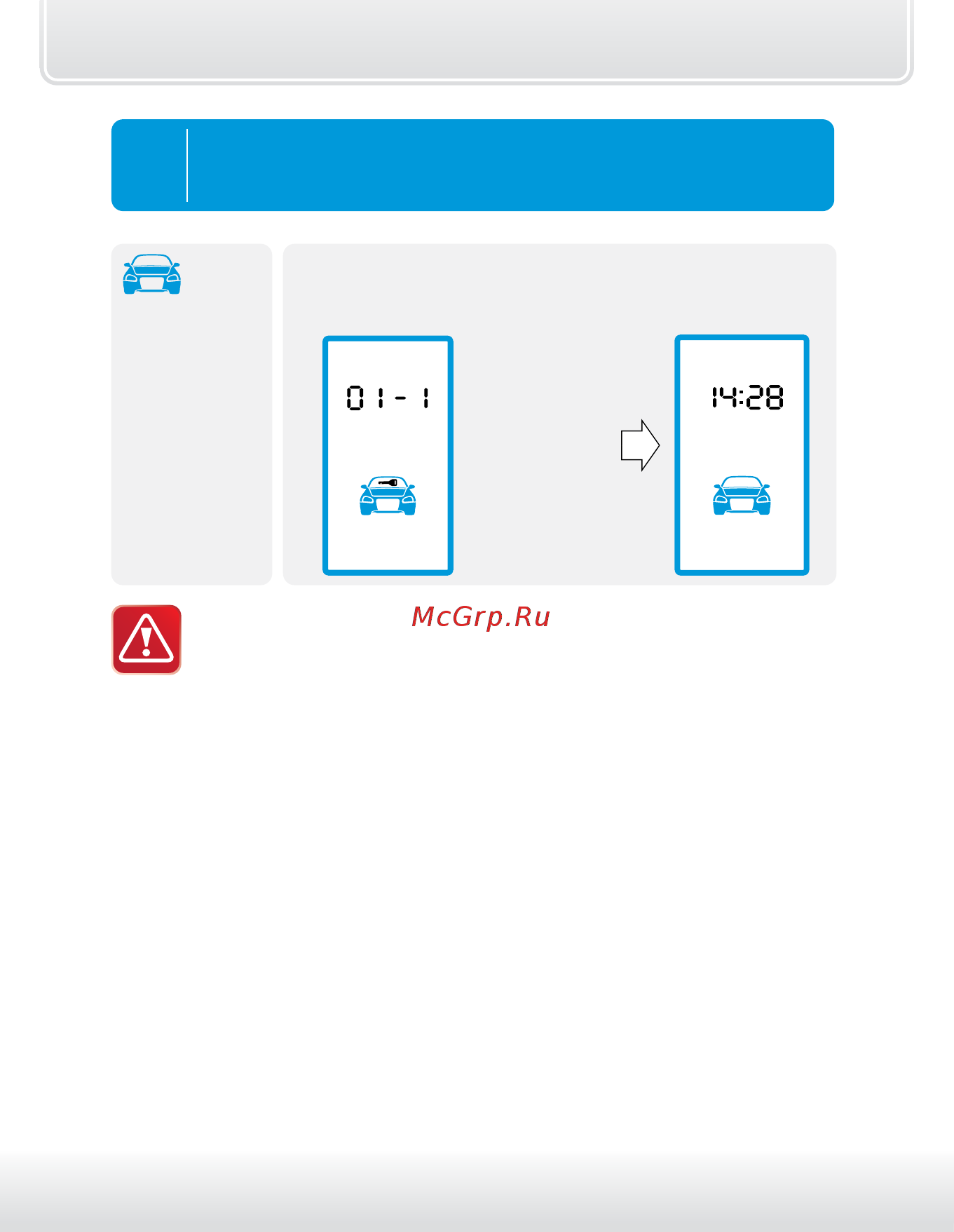

для полного выхода из программирования
функций выключите зажигание:
• последует
3 световых
сигнала;
брелокавтомобиль
последует
мелодичный
звуковой
сигнал.
• индикация первой
функции таблицы №1.
• появится индикация
текущего времени.
Если после входа в меню программирования функций не
нажимать кнопки в течение 30 секунд и более, то произойдет
автоматический выход из режима программирования.
