StarLine D95, B95, Е95, A95, B65, Е65, A65
46
брелокавтомобиль
• 1 световой
сигнал.
• мелодичный сигнал;
• появится индикация настройки
световой индикации
в режиме
«свободные руки»:
- световая индикация
выключена.
4

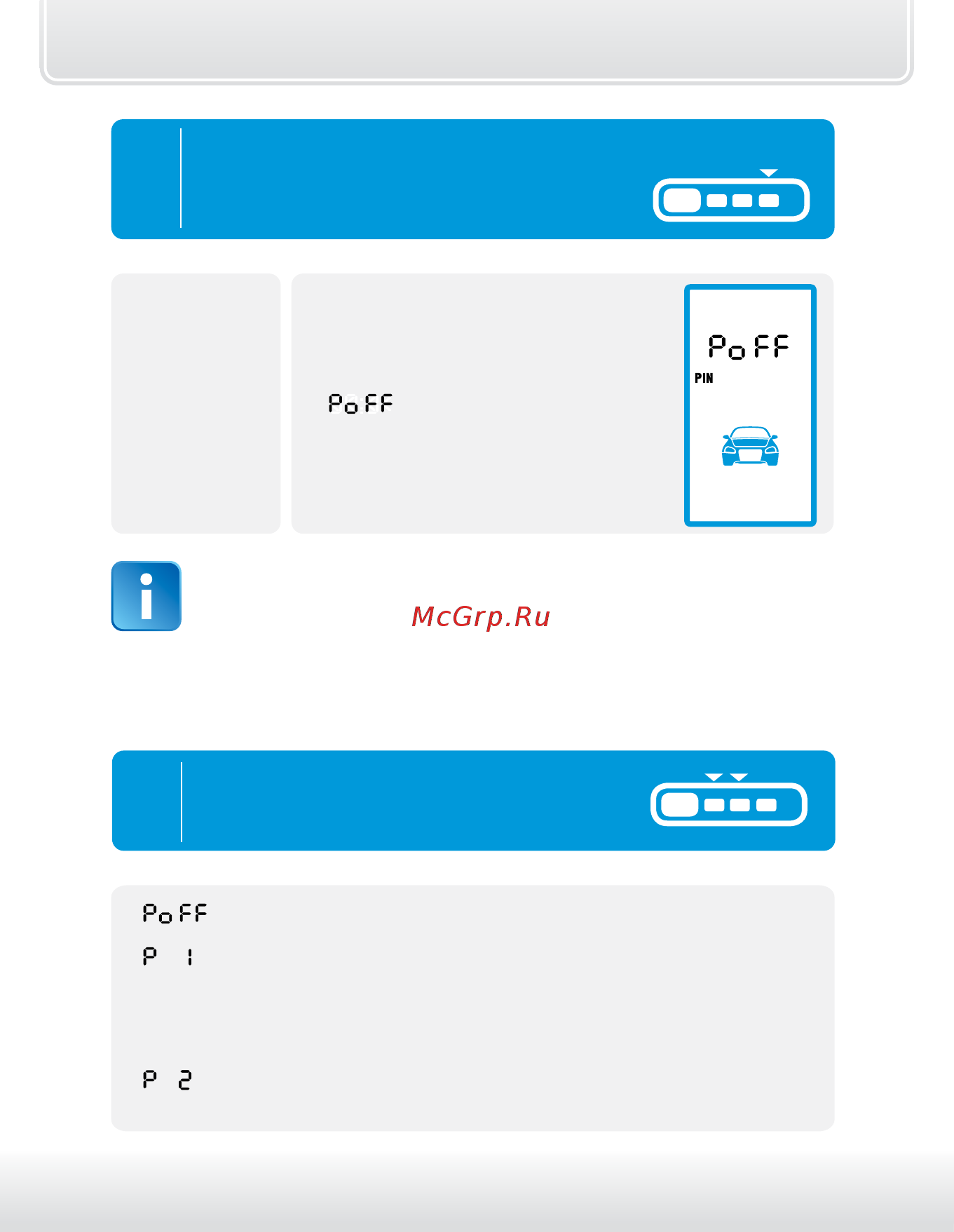

Для перехода к настройке световой индикации в
режиме «свободные руки»
нажмите кнопку 4 сначала длительно
(до звукового сигнала), а затем коротко:
При установлении связи между BT-меткой и ЦБ (приближение
к ЦБ) основной брелок играет короткую «веселую» мелодию,
а ЦБ начинает световыми вспышками индицировать наличие
связи с BT-меткой.
При разрыве соединения между BT-меткой и ЦБ (удаление от
ЦБ) основной брелок играет короткую «грустную» мелодию,
а ЦБ прекращает световую индикацию.
брелок
- световая индикация выключена;
- световая индикация включена (режим 1).
Световая индикация прекращается на время включения зажигания.
Световая индикация отключается совсем при закрывании двери
(до включения охраны).
- световая индикация включена (режим 2);
Световая индикация отключается совсем при выключении охраны.
5
Короткими нажатиями кнопок 2 или 3
выберите необходимый вариант
световой индикации:
