Назначение контактов разъема Х2
1
2
3
4
1) питание блока ......................................................................... (красный)
4) положительный выход доп. канала №9 ...... (зелено-желтый)
3) положительный выход доп. канала №9 ...... (зелено-черный)
2) масса ............................................................................................... (черный)

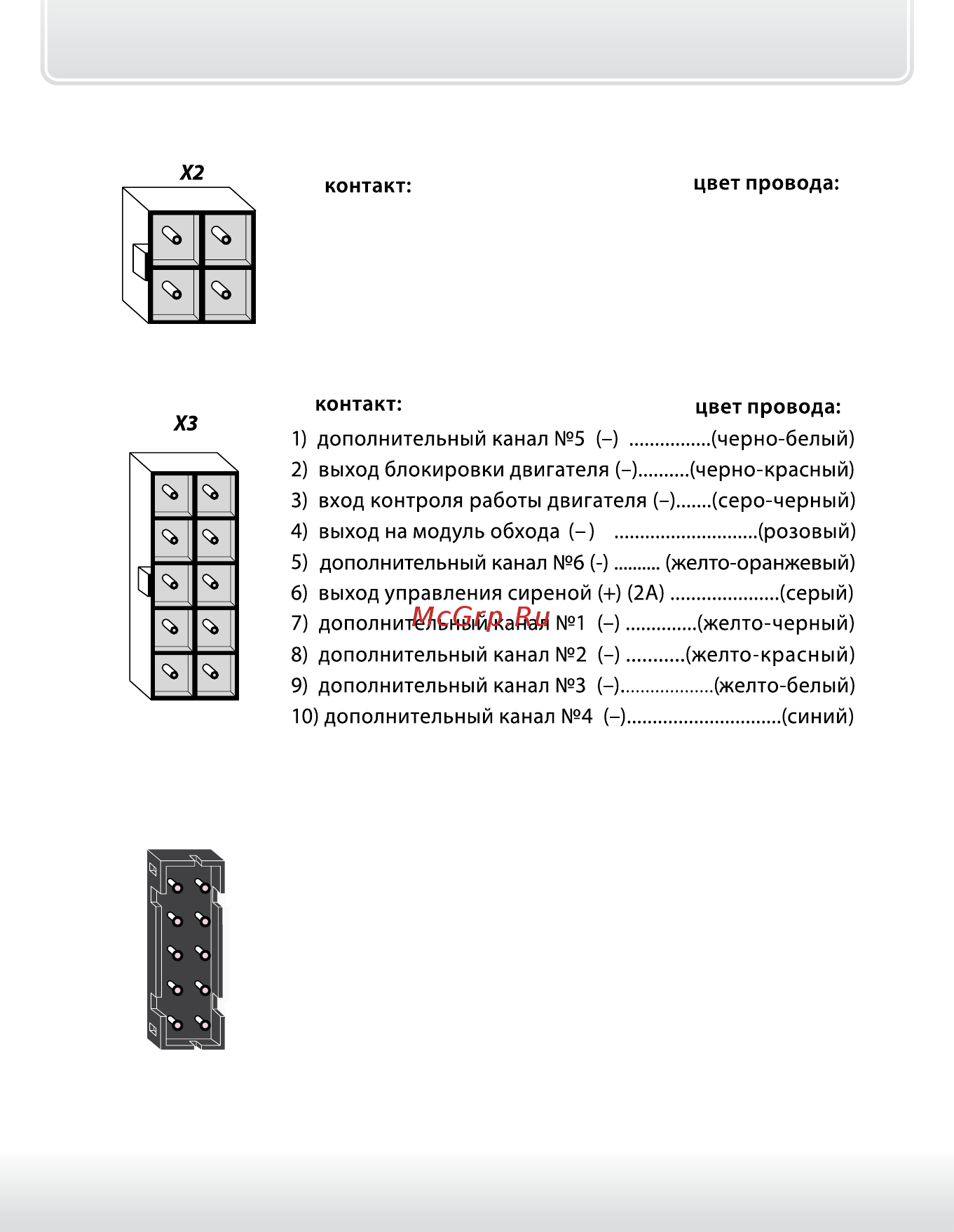

Назначение контактов разъема Х3
2
4
3
5
6
7
8
9
10
1
Назначение контактов разъема Х4
1) вход зажигания (+) .............................................. (желтый)
2) вход стояночного тормоза (–)...............(сине-красный)
3)
вход событий №1 (+/–)........................(оранжево-синий)4)
вход багажника (–)...............................(оранжево-белый)
5) вход событий №2 (+/–).............................(сине-зеленый)
6) вход педали тормоза (+).................(оранжево-фиолет.)
7)
вход капота (–)......................................(оранжево-серый)8)
вход дверей (+/–).........................................(сине-черный)
9) вход контроля запирания ЦЗ (+/–).............(бело-синий)
10) вход контроля отпирания ЦЗ (+/–).........(бело-зеленый)
Х4
контакт: цвет провода:
2
4
3
5
1
7
9
8
10
6
Подробную схему подключения комплекса см. на стр. 78.
