инструкция по установке
155
1 длинный
1
сброс
2
отмена
5

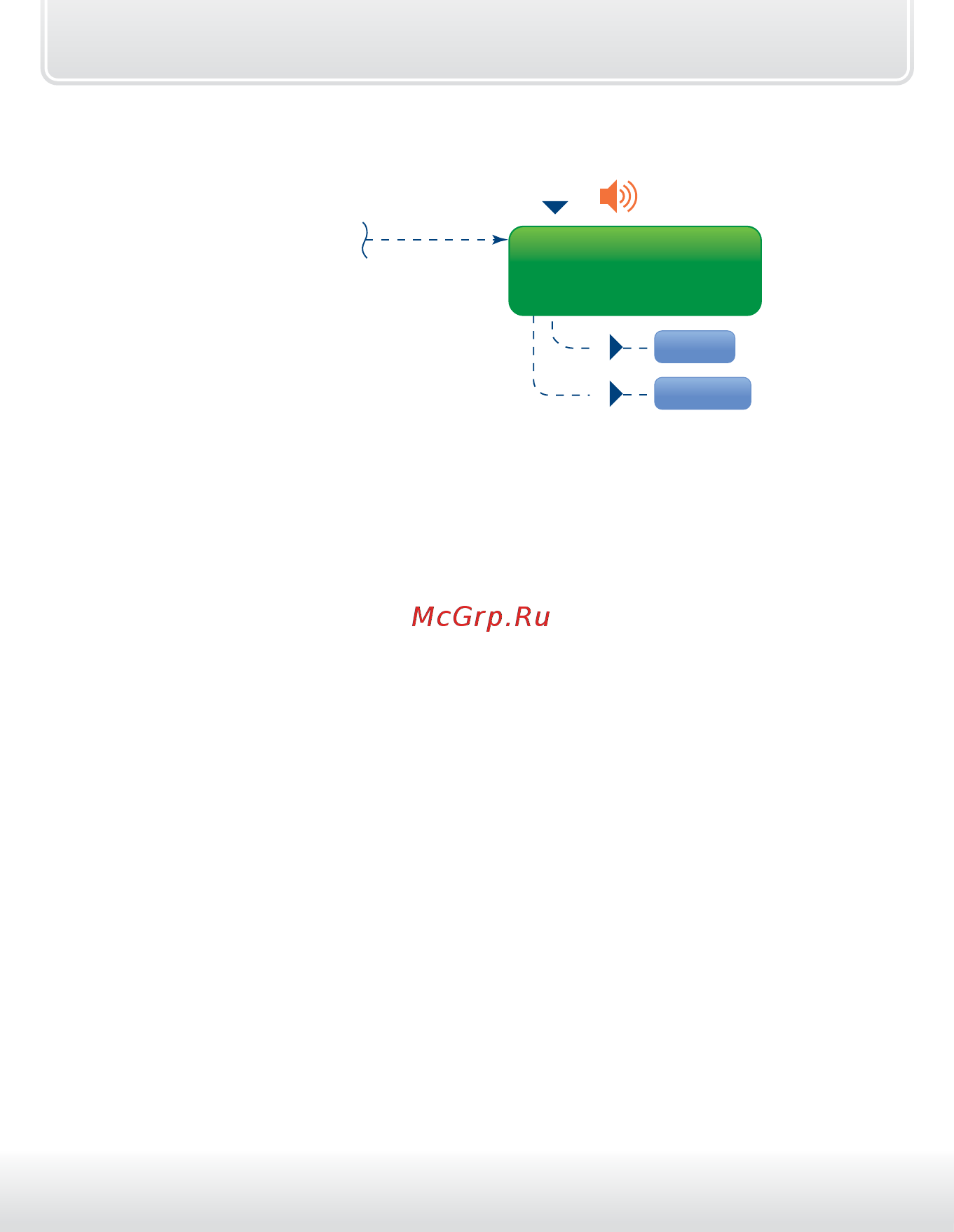

Раздел 5
Сброс настроек на
заводские установки
Вход в режим
программирования
Раздел 5. Сброс настроек на заводские установки
Пояснения к меню программирования
CAN и LIN интерфейсов:
Раздел 1 – Номер автомобиля
Позволяет задать уникальный номер автомобиля, который определяется
маркой, моделью и годом выпуска автомобиля.
Раздел 2 – Статусные функции
Разрешение/запрет получения сигналов из цифровых шин CAN, LIN
автомобиля. Данные параметры позволяют отключать возможность
получения различных сигналов состояния из цифровых шин CAN, LIN для
предотвращения конфликтных ситуаций при подключении некоторых
входов комплекса по «аналоговой» схеме.
Раздел 3 – Управляющие функции
Параметр «Аварийная световая сигнализация»
Включение/отключение управления аварийной световой сигнализацией
по цифровым шинам. При реализации управления по классической
(«аналоговой») схеме необходимо установить значения соответствующих
параметров в положение «выключено».
Параметр «Закрыть центральный замок» и «Открыть центральный
замок»
Включение/отключение функций управления центральным замком по
цифровым шинам CAN, LIN. При реализации управления по классической
(«аналоговой») схеме необходимо установить значения соответствующих
параметров в положение «выключено».
