StarLine D95, B95, Е95, A95, B65, Е65, A65
68

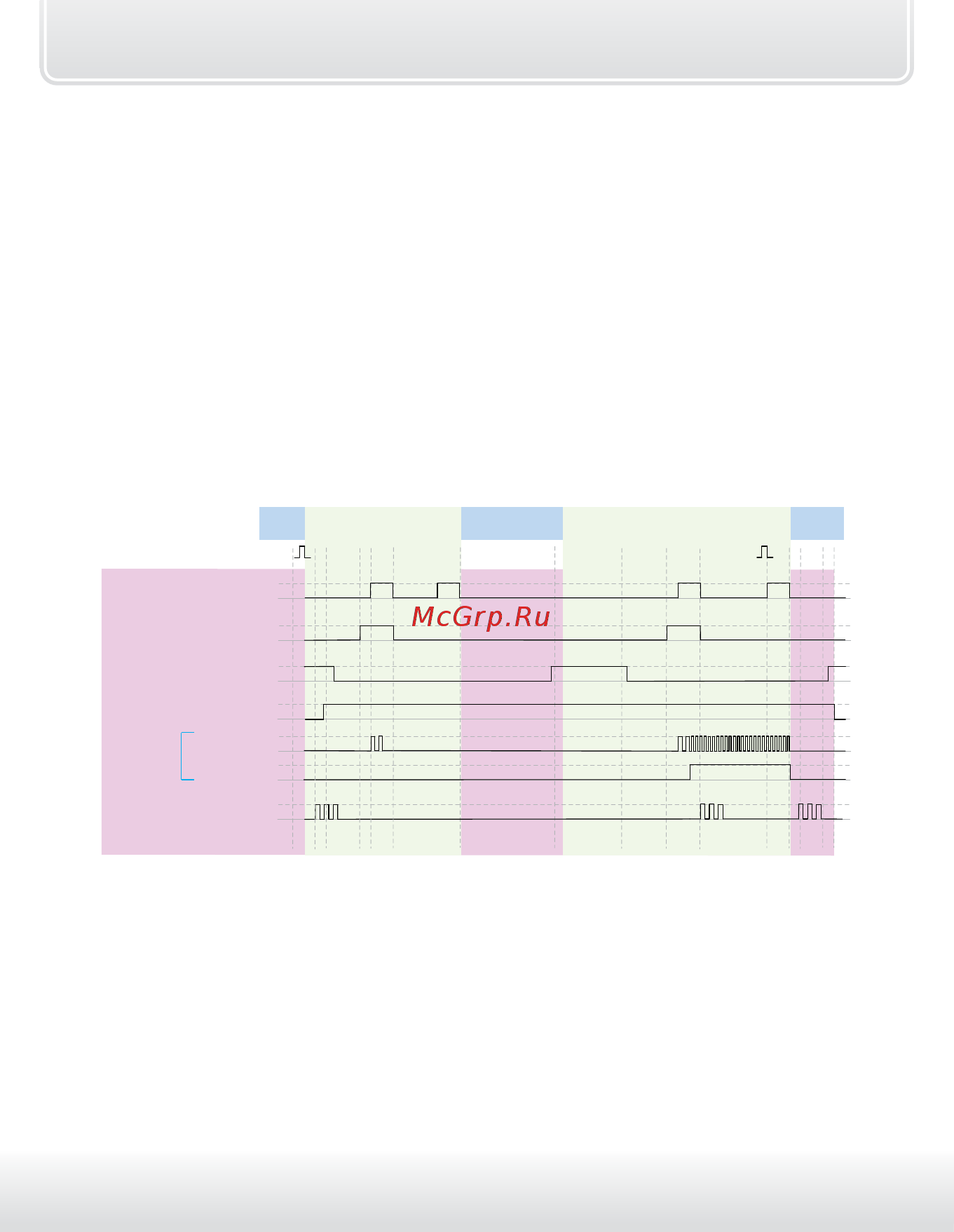

Временные диаграммы работы комплекса при
дистанционном запуске двигателя в автомобилях с
кнопкой «старт-стоп
1 импульс на кнопку «старт-стоп»
Для выбора данного варианта запрограммируйте функцию 1 таб. №2 на
вариант 3 или 4, функцию 14 табл. № 2 на вариант 1.
В этом случае импульс на кнопку «старт-стоп» (черно-желтый провод
силового модуля) будет подаваться совместно с импульсом нажатия
педали тормоза (синий провод силового модуля).
Обход иммобилайзера
(розовый провод, разъем X3)
Внешняя блокировка
(черно-красный, разъем X3)
тахосигнал
«+» генератора
черно-желт. провод
силового модуля
Команда
Попытка №2
(успешно)
Попытка №1
(неуспешно)
«запуск»
«остановка»
серо-черный
провод,
разъем Х3
заводская настр. - свет. сигналы,
доп. канал №9
зелено-черн. и зелено-желт.
провода, разъем Х2
доп. канал №11
заводская настр. - аксессуары
синий провод силового модуля
2 импульса на кнопку «старт-стоп»
Для выбора данного варианта запрограммируйте функцию 1 таб. №2 на
вариант 3 или 4, функцию 14 табл. № 2 на вариант 2.
В этом случае первый импульс на кнопку «старт-стоп» (черно-желтый
провод силового модуля) включает зажигание, затем через задержку
(задержка регулируется функцией 10 табл. №2) будет подан второй
импульс на кнопку «старт-стоп» совместно с импульсом нажатия педали
