инструкция по установке
123
брелок
8

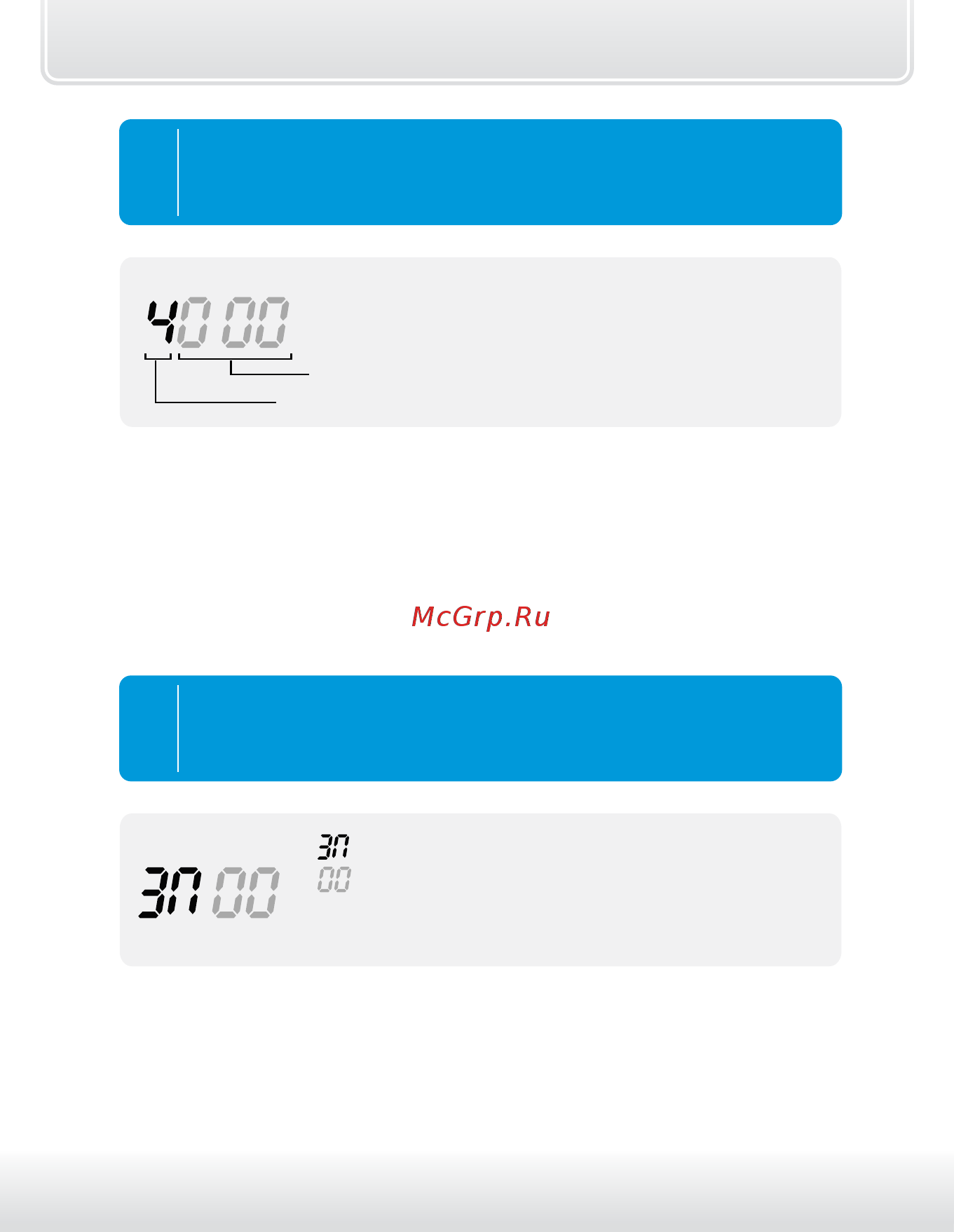

Для перехода к программированию длительности
четвертого интервала (Т4) нажмите кнопку 3 лительно
(до появления звукового сигнала), а затем коротко
кнопка 1 — прибавляет сотни,
кнопка 2 — прибавляет десятки,
кнопка 3 — прибавляет единицы;
длительность программируемого интервала (сек.);
номер программируемого временного интервала (Т4).
Максимальная длительность временных интервалов Т1 и Т3 составляет
999 сек., а Т2 и Т4 - 998 сек. Если для интервалов Т2 или Т4 выбрано
значение 999, то включение доп. канала происходит на неограниченное
время (или до события выключения). Минимальная длительность
интервалов Т1, Т2, Т3, Т4 - 0 сек. («0» означает, что задержка, пауза
или импульс будут отсутствовать). Если для включения и выключения
выбрано одно и то же событие, то активация канала невозможна.
брелок
9
Для перехода к программированию события включения
нажмите кнопку 3 длительно (до появления звукового
сигнала), а затем коротко:
- событие включения (запуска);
- номер события включения (см. стр. 128).
Нажатие кнопки 2 прибавляет десятки.
Нажатие кнопки 3 прибавляет единицы.
