инструкция по установке
45
3

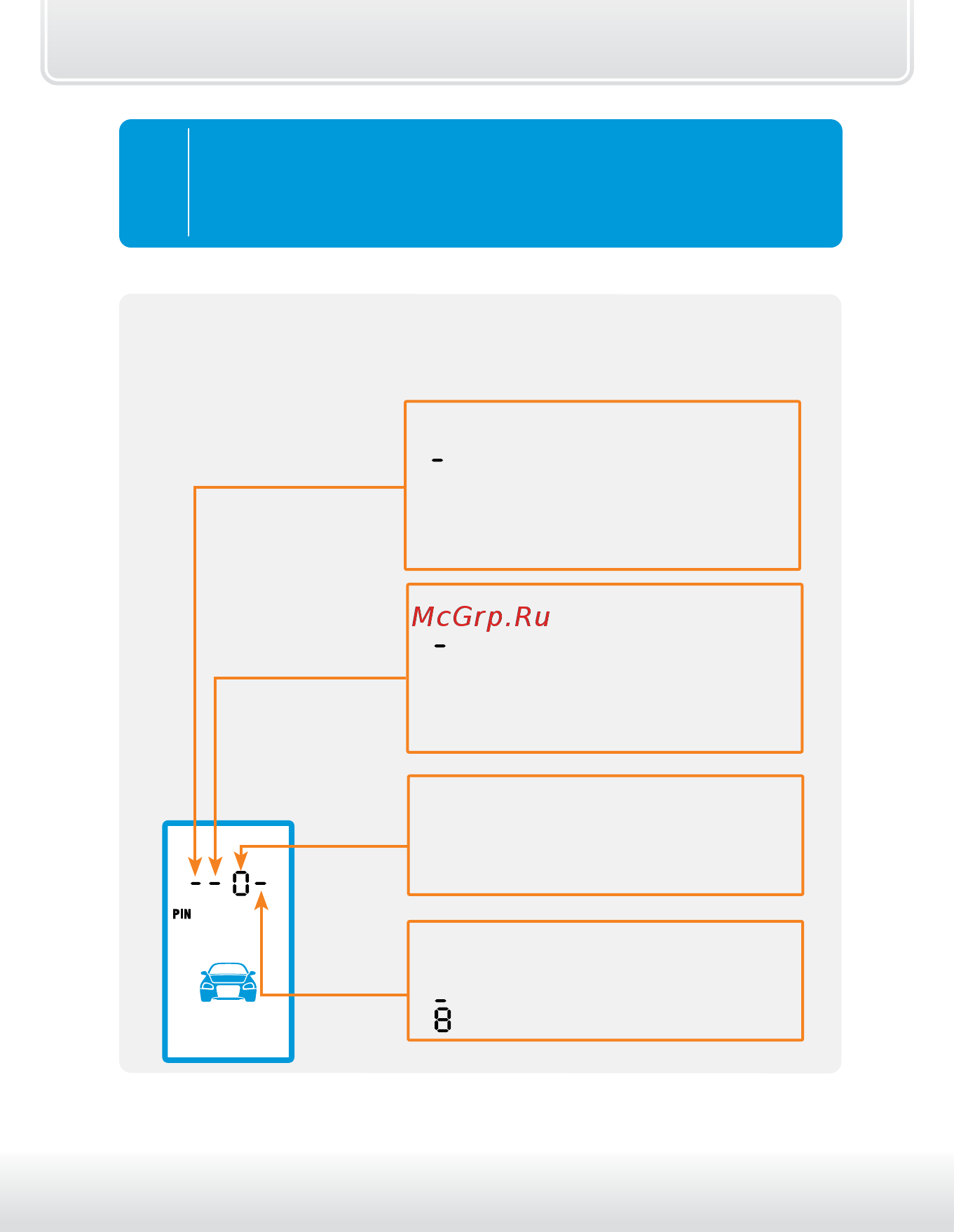

Для перехода к настройке управления комплексом с
помощью «свободных рук» и с помощью сенсора
нажмите кнопку 4 сначала длительно
(до звукового сигнала), а затем коротко:
брелок
• мелодичный сигнал,
• появится индикация режима настройки управления охраной
“свободными руками” и по сенсору.
Выбор режима включения охраны
(короткими нажатиями кнопки 2):
“
” - отключено,
“К” - режим “свободных рук”,
“S” - управление по сенсору
*
,
“С” - режим “свободных рук” + управление
по сенсору (комбинированный режим).
Включение/выключение
“BlueTooth-авторизации” для режима SLAVE
(кнопка 1 длительно + 1 коротко):
“
” - BT авторизация отключена,
“
” - BT авторизация включена.
Настройка дальности “свободных рук”
(короткими нажатиями кнопки 3):
“0” - выключено,
“1” - минимальный радиус действия,
“7” - максимальный радиус действия
.
Выбор режима выключения охраны
(короткими нажатиями кнопки 1):
“
” - отключено,
“К” - режим “свободных рук”,
“S” - управление по сенсору
*
,
“С” - режим “свободных рук” + управление
по сенсору (комбинированный режим).
