инструкция по установке
115
Вход в программирование доп. каналов
1
Войдите в главное меню программирования
функций (см. стр. 81).
брелок
2
Короткими нажатиями кнопок 2 или 3
выберите необходимый доп. канал,
(например, CH – 1)
и нажмите кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
последует
мелодичный
сигнал;

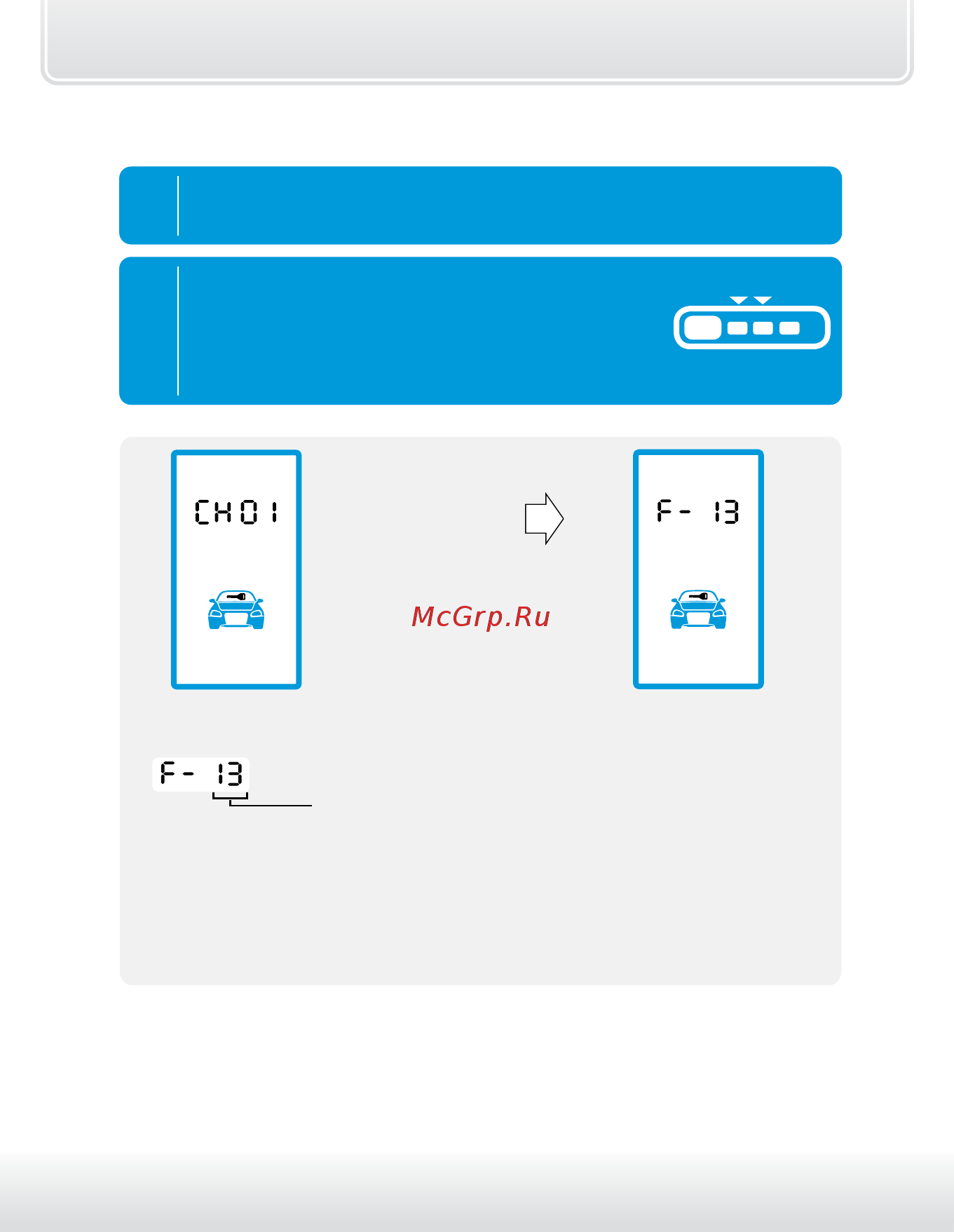

- на дисплее появится индикация номера фиксированной функции
доп. канала №1. Где:
фиксированная функция доп. канала №1
(13 – заводское значение).
Фиксированную функцию можно изменить и выбрать
любую из таблицы (см. ниже):
кнопка 2 — прибавляет десятки,
кнопка 3 — прибавляет единицы;
